Mesh Reduce

シェイプを保存するときに、メッシュ内の三角形の数を減少させます。メッシュには、シェイプを正確に表示するために必要な数以上の三角形が含まれている場合もあります。

Mesh Reduce ツールにより、(シェイプを保存しつつ)メッシュ内の三角形の数を減らすことができます。

このツールでは、次の 2 つの方法を使用します。

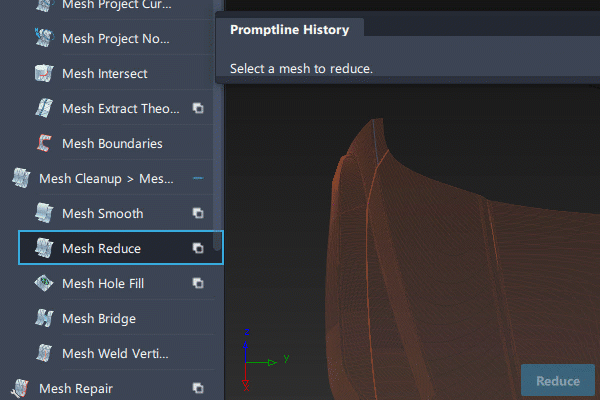

このツールには、Mesh ツールパレットからアクセスします。

Mesh Reduce Control の設定

三角形の数、頂点の数、各削減処理後のオリジナルのメッシュとの偏差(長さの単位で)を表示する、編集不可のフィールドです。

再テッセレーションするときの最大コード偏差を指定します。

このオプションは、Mode が Chordal Deviation に設定されている場合のみ使用できます。

メッシュ内に残す、オリジナルの三角形の割合を指定します。

このオプションは、Mode が Fraction に設定されている場合のみ使用できます。

このオプションをオンにすると、オリジナルのメッシュ(ツール入力前)と削減されたメッシュとの偏差が、カラー偏差マップに表示されます。偏差スケール(ランプ)も表示されます。これは、メッシュのどの領域がどの程度影響を受けているかを示します。

これらのオプションが表示されるのは、Show Deviation Map がオンになっている場合だけです。

このオプションをオンにすると(既定)、カラースケールは、ゼロから最後の操作の最大偏差までの範囲を基準にして自動的に更新されます。

注: Auto Ramp がオンで最大偏差が Acceptable Distance 未満の場合、Acceptable Distance は最大偏差の 10% に設定され、完全に緑のカラーマップにならないようにすることができます。

オリジナルのメッシュと変更後のメッシュとの最大距離がカラーランプ上に表示されます。この値より偏差が大きいメッシュ上の領域は単一カラー(赤または紫)で表示されます。既定値は 10.0 mm です。

オリジナルのメッシュと変更後のメッシュとの許容偏差の上限です。この値より偏差が小さいメッシュの領域は緑で表示されます。既定値は 1.0 mm です。

偏差の値が Acceptable Distance と Ramp Distance の間にある場合、メッシュはランプ上で表示される中間色に表示されます。

注: Ramp Distance は Acceptable Distance よりも大きく保たれている必要があります。

偏差の方向に関係なく単に絶対偏差の値を見たい場合は、このオプションをオンにします。

Ramp で緩やかに変化するカラーではなく固定のカラーバンドを表示する場合、このオプションをオンにします。

Mesh Reduce のワークフロー

[Shift]キーを押しながら Mesh Cleanup ツールアイコンを選択します。

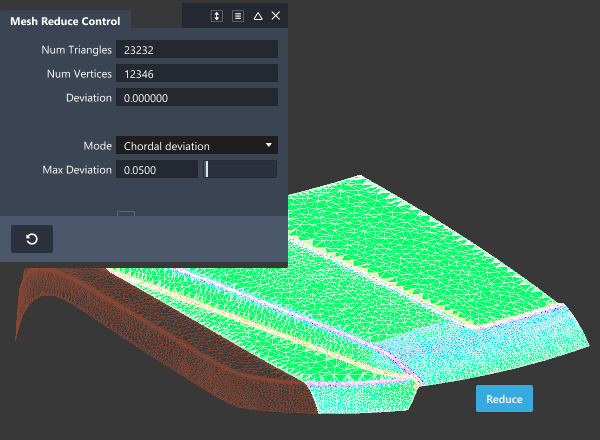

オプションウィンドウで、Mode を Chordal Deviation に設定します。
Max.Deviation スライダを、オリジナルのメッシュとの最大偏差に調整します。
減少させるメッシュを選択します。

オプションウィンドウには、三角形と頂点の現在の数が表示されます。
ウィンドウの右下隅にある Reduce ボタンをクリックします。

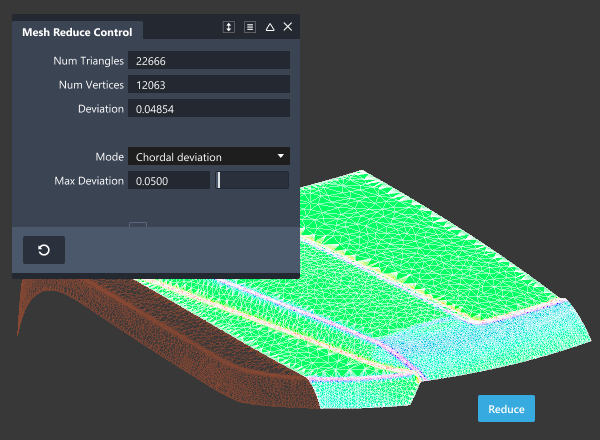

メッシュ内の三角形が削除され、オプションウィンドウに残りの三角形と頂点の数、およびオリジナルのメッシュとの最大偏差が表示されます。
1. オリジナルのメッシュと減少したメッシュの間の偏差を示すカラー偏差マップを表示するには、Show Deviation Map をオンにしてから、必要に応じて Deviation Map Settings の設定を調整します。
カラーマップ表示は、Reduce ボタンをクリックするたびに更新されます。

注: Reduce ツールを終了すると、ツールに入る前にシェーディングモードが適用されていた場合、そのモードに戻ります。

[Shift]キーを押しながら Mesh Cleanup ツールアイコンを選択します。

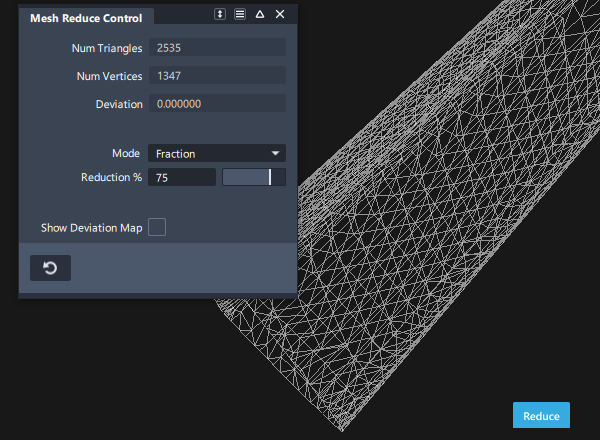

オプションウィンドウで、Mode を Fraction に設定します。
Reduction % スライダを調整し、メッシュに残す三角形の割合を設定します。
減少させるメッシュを選択します。
Reduce ボタンをクリックします。

メッシュ内の三角形が削除され、オプションウィンドウに残りの三角形と頂点の数、およびオリジナルのメッシュとの最大偏差が表示されます。
再度 Reduce ボタンをクリックすると、メッシュ内の三角形の数をさらに減らすことができます。

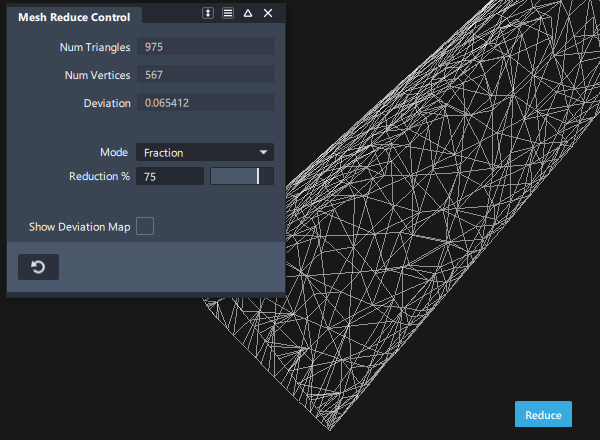

メッシュを 3 回削減すると、三角形の数は 2535 から 975 に減少します。
オリジナルのメッシュと減少したメッシュの間の偏差を示すカラー偏差マップを表示するには、Show Deviation Map をオンにしてから、必要に応じて Deviation Map Settings の設定を調整します。

カラーマップ表示は、Reduce ボタンをクリックするたびに更新されます。

注: Reduce ツールを終了すると、ツールに入る前にシェーディングモードが適用されていた場合、そのモードに戻ります。
