Mesh Project Curve
カーブ、アイソパラム、サーフェスエッジを 1 つまたは複数のメッシュに投影します。

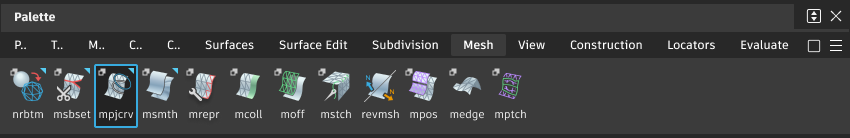

このツールには、Mesh ツール パレットからアクセスします。

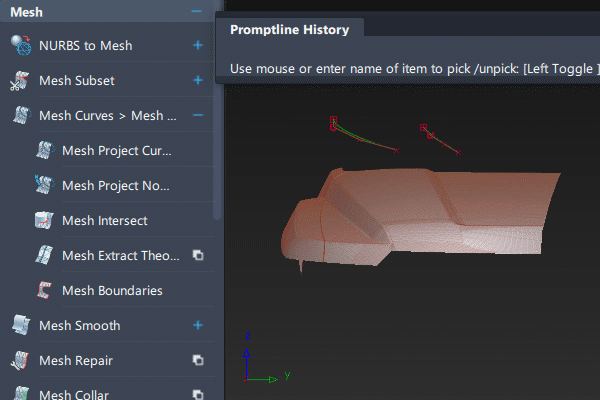

Mesh Project Curves のワークフロー
Mesh Project Curve ツールを選択します。
1 つまたは複数のメッシュを選択し、Go ボタンを押します。
次から選択します。

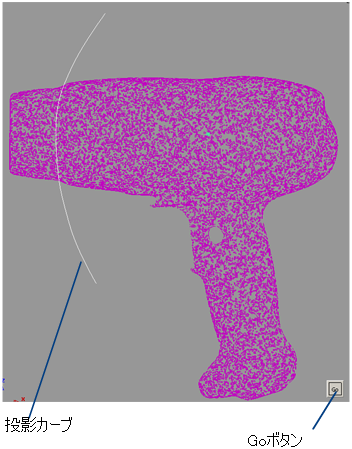

投影方向に直交するビュー ウィンドウ内の、投影するカーブ
投影ベクトルに続いて、投影するカーブ
右下隅にある Go を押します。

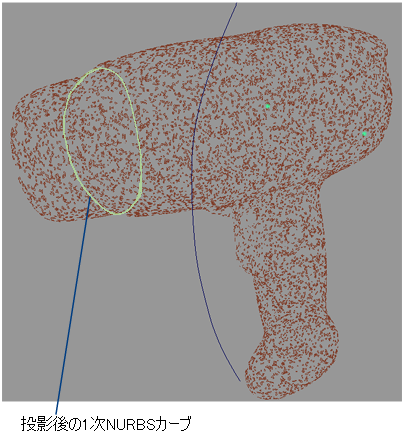

1 次 NURBS カーブがメッシュ上に作成されます。カーブは入力カーブが変更されるたびに更新されます。
注: これらの投影カーブを、カーブオンメッシュと呼ぶことがあります。
