Mesh Intersect
2 つのメッシュセット、またはメッシュセットとサーフェスセットが交差するところにカーブを作成します。2 つのメッシュのセットまたはメッシュのセットと NURBS サーフェスのセットを選択すると、ツールにより交線にカーブが作成されます。
後でカーブオンメッシュを使用してメッシュを切り取ったり、カーブオンサーフェスを使用してサーフェスをトリミングしたりすることができます。

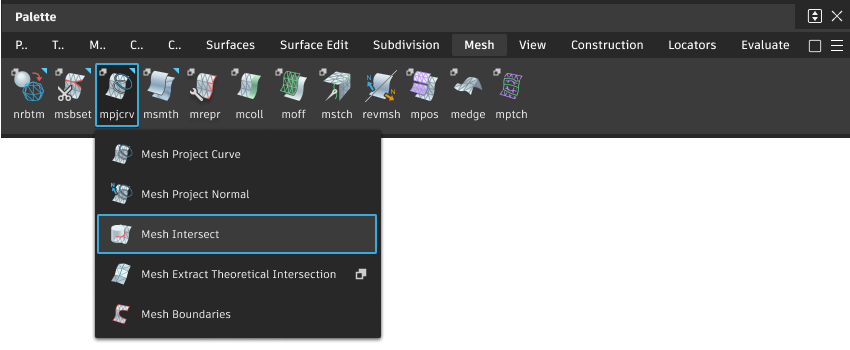

このツールには、Mesh ツール パレットからアクセスします。
Mesh Intersect ツールのワークフロー

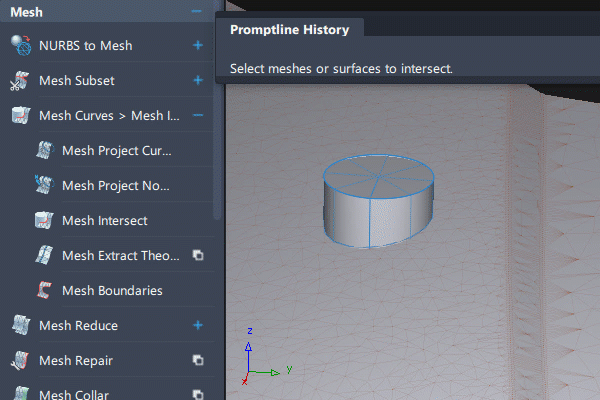

2 セットのメッシュを交差させる
ツールを選択します。
1 つまたは複数の交差するメッシュを選択します。
Go ボタンをクリックします。

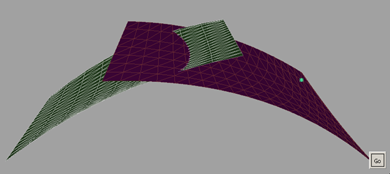

メッシュの最初のセットを交差するメッシュを 1 つまたは複数選択します。
終了したら、Go ボタンをクリックします。

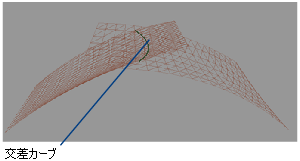

2 つのメッシュ間の交差で(両方のメッシュで) 1 次 NURBS カーブが作成されます。
これらのカーブにはヒストリが保持されているので、メッシュを修正するとこれらは更新されます。
Mesh Cut ツールで交差カーブを使用してメッシュを切断することができます。
メッシュのセットをサーフェスのセットと交差させる
ツールを選択します。
1 つまたは複数の交差するメッシュを選択します。
Go ボタンをクリックします。

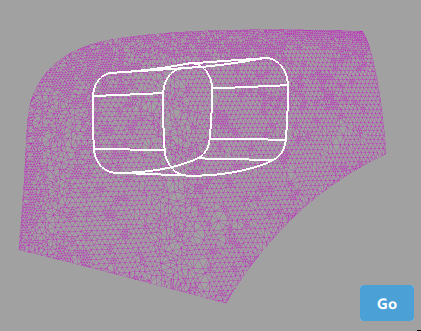

メッシュと交差させる 1 つまたは複数のサーフェスを選択します。
注: また、最初にサーフェスを選択して次にメッシュを選択することもできます。終了したら、Go ボタンをクリックします。

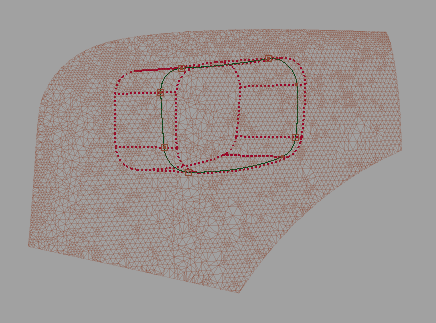

1 次 NURBS カーブが、サーフェスと交差するメッシュ上に作成されます。サーフェスのメッシュとの交線には、カーブオンサーフェスが作成されます。
これらのすべてのカーブにヒストリが保持されているので、メッシュまたはサーフェスを修正するとこれらは更新されます。

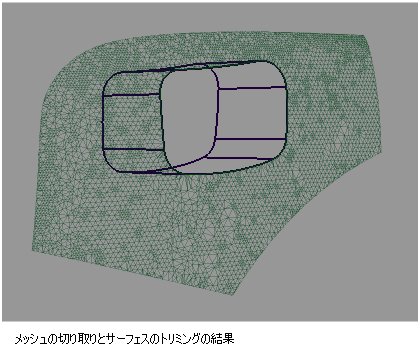

その後、カーブオンメッシュを Mesh cut ツールで使用して、メッシュを切り取ることができます。カーブオンサーフェスは、Trim surface ツールを使用してサーフェスをトリミングするのに使用できます。
