Mesh Offset

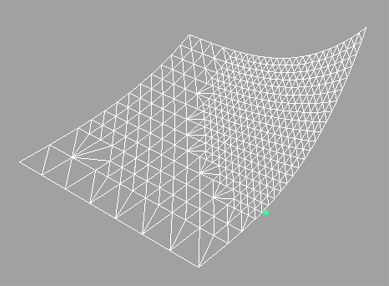

メッシュをオフセットし、指定距離で通常のメッシュオフセットまたは STL 対応のメッシュオブジェクトを生成します。

このツールはメッシュを使用して、そこから水密 STL メッシュを生成します。最初にオリジナルのメッシュをコピーし、メッシュのオフセットを作成して、問題のある頂点を削除した後に、メッシュオフセットとオリジナルのメッシュのコピーを結合して STL 対応のメッシュを作成します。

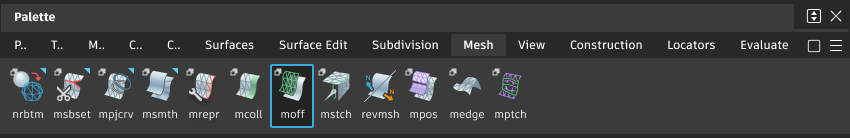

このツールには、Mesh ツールパレットからアクセスします。

Mesh Offset Control の設定

距離

オリジナルのメッシュとオフセットコピーの間の距離を指定します。

出力

Solid: メッシュはオフセットされ、オリジナルのメッシュに結合されて、水密STL対応メッシュが生成されます。これが既定です。
Offset: 単純なオフセットメッシュが生成されます。

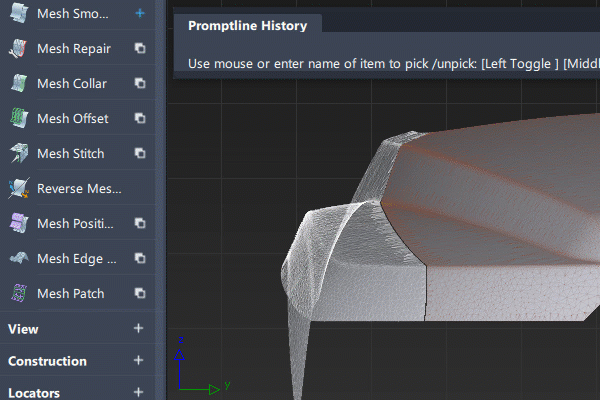

Offset Mesh のワークフロー

連続性を維持しつつ複数のサーフェスをオフセットする

デフォルトでは、このツールはメッシュを使用して、そこ（ソリッド）から水密 STL メッシュを生成します。これを行うには、最初にオリジナルのメッシュをコピーしてメッシュのオフセットを作成し、問題のある頂点を削除した後に、メッシュオフセットとオリジナルのメッシュのコピーを結合します。単純なオフセットメッシュを生成するには、オプションボックスで Output を Offset に設定する必要があります。

メッシュを選択します。

(または、ツールを起動してからメッシュを選択します)。
[Shift]キーを押しながら Mesh Offset ツールを選択して、オプションボックスを開きます。
オフセットの Distance を選択します(既定は 1.0)。
Output を Solid または Offset に設定します。
Offset ボタンをクリックします。

オフセットが作成され、オリジナルのメッシュは保持されています。

出力がソリッドの場合は、これで STL フォーマットに書き出すことができます。
必要に応じて、オフセットする別のメッシュを選択します。一度に 1 つのメッシュのみオフセットできます。
