連続性(G0、G1、G2、G3)

多くのサーフェスおよびカーブ作成ツールには、入力ジオメトリ(カーブ フィレット ツール、サーフェス フィレット ツールなど)で必要となる連続性を設定するオプションが用意されています。

既存のジオメトリに連続性の関係を確立するツール:

• Align

連続性の関係を数値で測定するツール:

• Curve Continuity
• Surface Continuity

連続性の関係を視覚的に測定するツール:

• Diagnostic Shade

  • Iso-Angle
  • Horizontal/Vertical
  • Isophotes
  • Light Tunnel

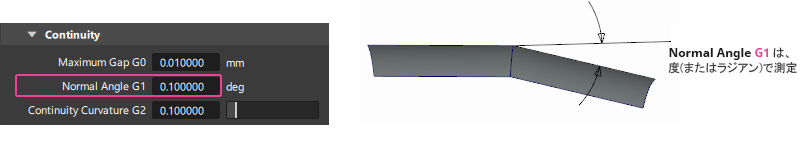

連続性の許容値を設定するツール:

• Construction Options

ジオメトリの作成時に要求された連続性の関係は、Construction Options で設定された許容値内で計算されます。

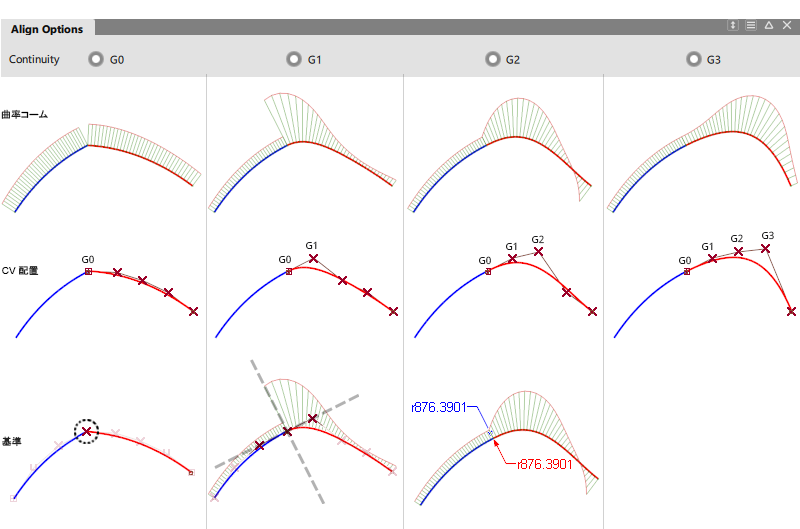

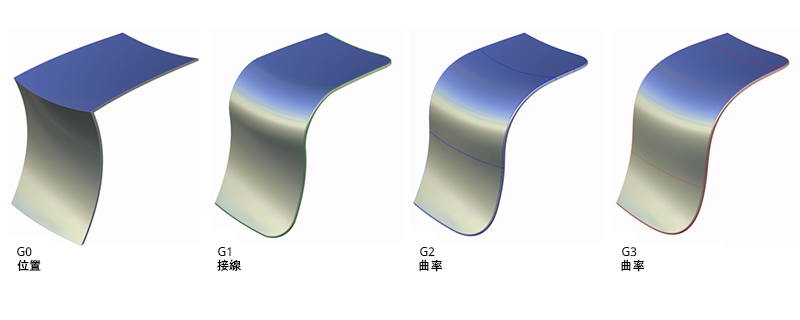

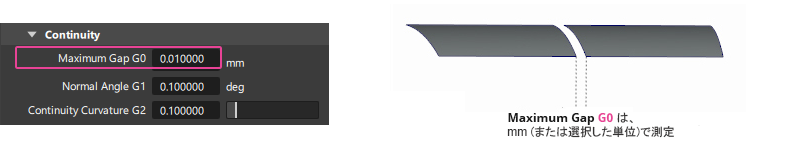

• G0 位置連続性: 製造およびデータの書き出し用の閉じたボリュームを構築する場合に重要です。



• G1 接線連続性: 隣接ジオメトリとの間で接戦角度が一致します。

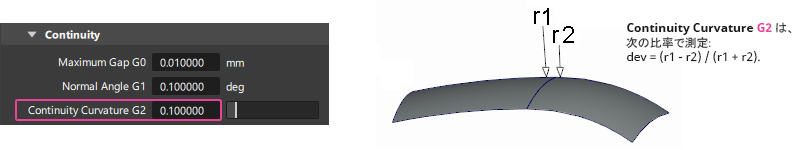

• G2 曲率連続性: 接合部でジオメトリの半径値が一致します。

  境界における曲率偏差は、次のようになります(負の値は無視されます): 偏差 = (R1 - R2) / (R1 + R2)。

  これはソフトウェアが行う計算に使用され、ユーザが解釈する上で役立つことはありません。通常、設計上の判断には、視覚的な評価方法が代わりに使用されます。

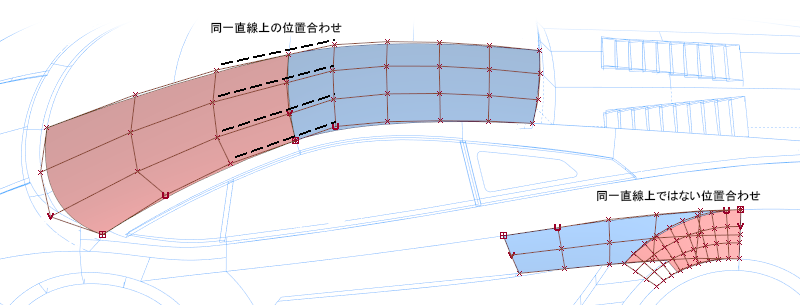

サーフェスに位置合わせするときに、同一直線上にある場合と同一直線上にない場合の 2 つの状況が発生する可能性があります。

同一直線上の位置合わせ

次の場合、2 つのサーフェス間で同一直線上の位置合わせを行うことができます。

• 2 つのサーフェスが自然な境界(トリム エッジやカーブオンサーフェス以外の境界)で交わっている。
• 接続されたエッジの方向で、2 つのサーフェスの次数とスパン数が同じである。

次のいずれかを使用して CV を位置合わせすることで、複雑さを増大させずに連続性を実現できます。

• Edge Alignment タイプの Align ツール。
• Rail ツールまたは Square ツールの Co-linear オプション。
• Freeform Blend の Edge Align オプション。
• Transform CV ツール オプションを使用した CV の手動配置。

同一直線上以外での位置合わせ

同一直線上にない位置合わせは、次のとおりです。

• サーフェスの内側への位置合わせ。
• トリム エッジへの位置合わせ

連続性を確立すると、通常、スパン数が増えるか間隔が不均等になり、より複雑なサーフェスが生成されます。

実際には、モデリング スキルや評価ツールを使用して、「目視」によって高度な連続性が確立されることがあります。ただし、連続性レベルを高めるツールがいくつかあります。

• G3 は、Alias Autostudio および Alias Surface の、連続性を提供するほとんどのカーブ ツールおよびサーフェス ツール(Rail と Square を除く)で使用できます。G3 では境界における曲率の変化率が一致します。

• G4 は Blend Curve ツールでのみ使用できます。G4 では、境界における曲率の変化率は G3 と同じですが、3 次元での曲率の加速度が等しくなる必要があります。

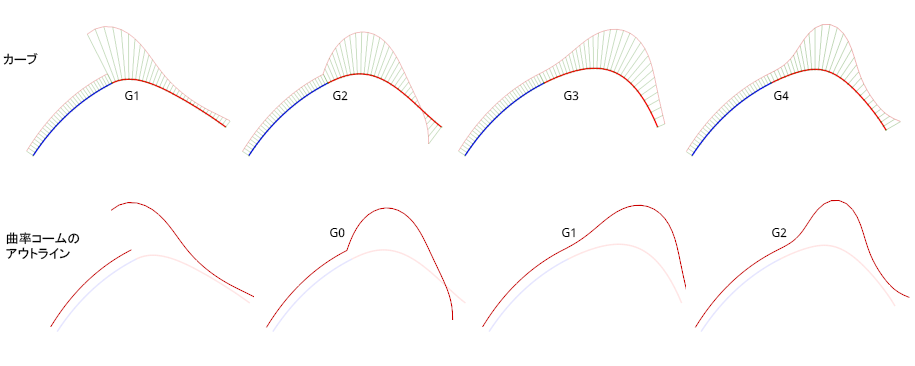

G3 と G4 の基準を理解するには、曲率コームの赤いアウトライン カーブと曲率コームの連続性を確認することをお勧めします。この連続性は常に、実際のカーブで確立される連続性よりも 2 レベル低くなります。

Alias では、解析連続性(C0、C1、C2)ではなくジオメトリ連続性(G0、G1、G2)を使用することで、良好な結果を維持しながら、モデリングの柔軟性を高めることができます。

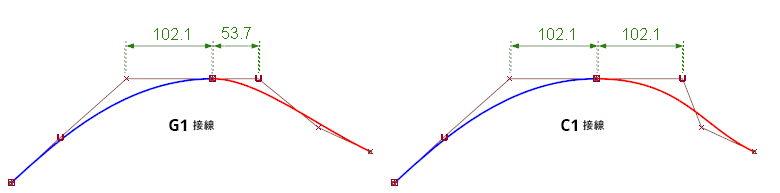

• ジオメトリ連続性 G1: 接線方向は一致しますが、接線の長さは一致しません。
• 解析連続性 C1: 接線方向と接線の長さの両方が一致します。

C1 接線連続性は、一部の CAD システムで測定されますが、Alias モデリング ツールでは自動的に作成されません。

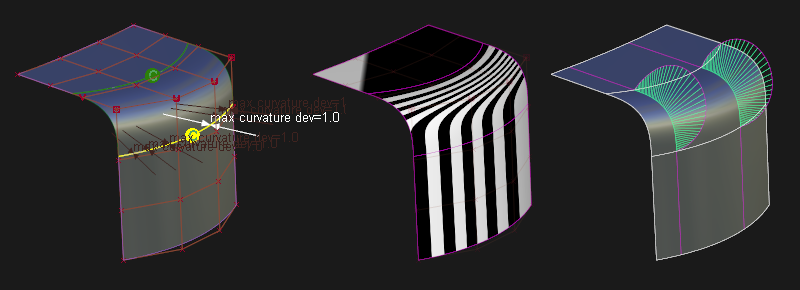

2 つのサーフェスの境界で G2 曲率連続性を測定した場合、偏差 = 1.0 の結果が示されることがあります。この連続性は旧バージョンの Alias では「フラット」として表示されており、いずれかのサーフェスが 1 方向でフラットである場合にのみ発生します。

偏差 = 1.0 の結果はエラーではなく「例外」であり、視覚的な問題があることを示していない可能性があります。結果を検証するには、視覚的評価ツールを適用してください。次の例では、視覚評価ツールを適用した結果、サーフェスが滑らかであると示されました。ただし、フラットな領域を回避するという設計要件がある場合は、偏差 = 1.0 を使用することで有益なフィードバックが得られます。

「フラット」な曲率の計算の概要

境界における G2 曲率偏差の計算は、次のようになります(負の値は無視されます): 偏差 = (R1 - R2) / (R1 + R2)

内部の Infinity Tolerance は、既定で 100000 cm に設定されています。この値を変更するには、環境変数 ALIAS_G2_INFINITY_TOL を変更します。

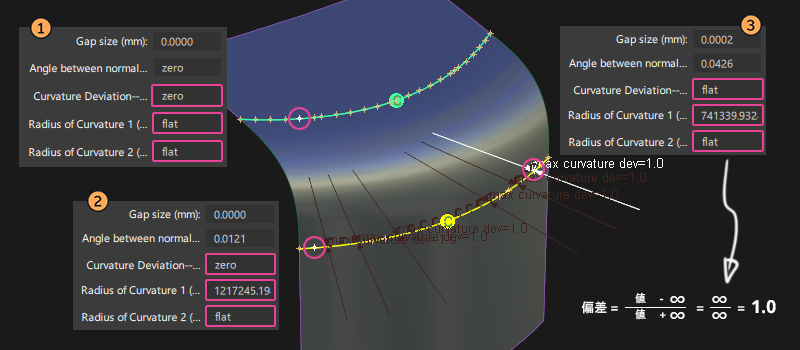

次図のサンプルを使用します。

1. R1 と R2 が両方とも無限(フラット)です。計算によって偏差はゼロになります。
2. R1 は無限ではないが、無限の許容値を上回っているため、計算では無限として扱われ、偏差はゼロになります。
3. R1 は無限の許容値を下回っています。偏差の計算は、(値 - 無限)/(値 + 無限)、つまり無限/無限となり、結果は 1.0 になります。
