周期的ジオメトリ

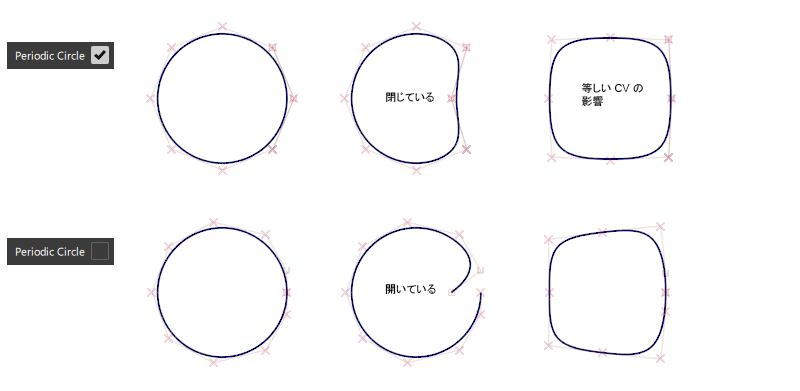

周期的は、開いたジオメトリと閉じたジオメトリの違いを表す用語です。たとえば、円形カーブは次の 2 つの方法で作成できます。

周期的: ループを形成する閉じたカーブです。CV を移動すると、カーブシェイプに他の CV と同じ効果が適用され、カーブはループを維持します。

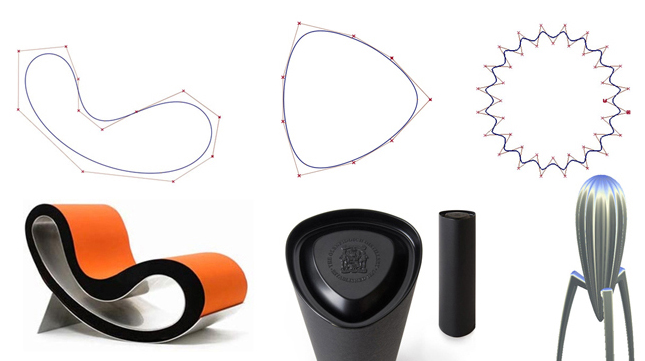

周期的ジオメトリでは CV 分布の均等性と対称性が維持され、移動する CV に関係なく、カーブは滑らかなループ形状を維持します。
開いた: 開いたカーブの両端は結合されていません。終端の CV を移動すると、内部の CV を移動したときとは異なる効果が得られます。

周期的ジオメトリを作成する

円カーブと回転サーフェスには、常に 360 度の周期的ジオメトリを作成するオプションが用意されています。

球、円柱、円錐のサーフェスプリミティブ(360 度に設定)は、常に 1 方向の周期的ジオメトリとして作成されます。トーラスは U と V の両方で周期的です。

周期的ジオメトリは、Construction Options で Rational Flags が選択されている場合にのみ正確な円形になります。したがって、通常、周期的ジオメトリは正確な円形ジオメトリではなく、コンセプトモデリングで使用されます。

ツール

周期的ジオメトリまたは開いたジオメトリを作成するオプションがあるツール:

既定で周期的ジオメトリを作成するツール:

周期的ジオメトリを変更するツール:

周期的ジオメトリをチェックするツール:

詳細: 周期的ジオメトリと開いたジオメトリの切り替え

周期的ジオメトリはメタデータの Form の下に表示され、Query Edit (右マウスボタンでジオメトリを選択)または Information Window (カーブまたはサーフェスジオメトリの断面)を使用して表示できます。

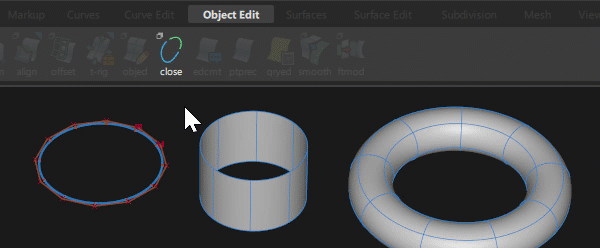

Open/Close ツールは、閉じたジオメトリを開き、開いたジオメトリを閉じます。CV の数は維持されますが、スパン数が減ってシェイプが変化します。

サーフェスは、U 方向または V 方向、またはその両方(トーラスなど)で周期的になります。サーフェスを開く、または閉じる方向を選択するには、U または V アイソパラムを選択します。

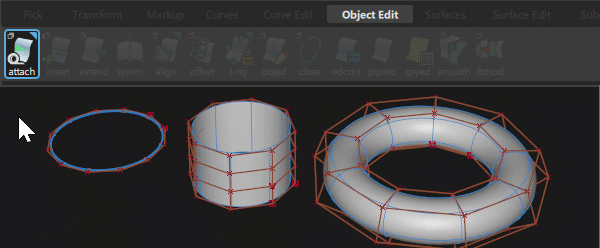

Detach ツールを使用すると、周期的ジオメトリから開いたジオメトリに変更できます。

Detach ではスパン数が維持されるか、増加するため、新しい終点またはエッジで滑らかさを維持するには、CV を追加します。Open/Close ツールとは異なり、アタッチ解除後のシェイプは維持されます。Ctrl キーを押しながら、エディットポイントまたはアイソパラムでアタッチ解除します。

詳細: 周期的ジオメトリ上の CV

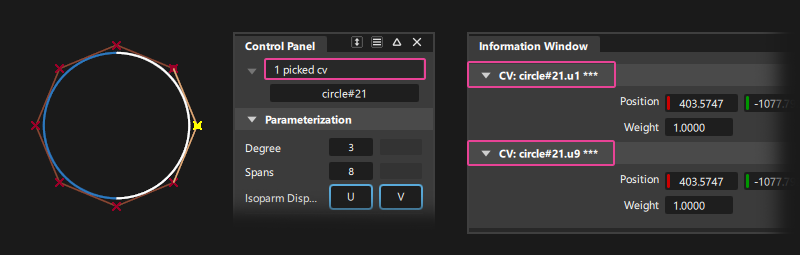

周期的ジオメトリの CV の一部は、Information Window では CV が重複しているように見えることがありますが、これは技術的な表現にすぎません。

すべての選択状況およびモデリングの状況では、単一の CV として扱われます。

詳細: 周期的ジオメトリの制限事項

ツールによっては、周期的ジオメトリを操作するときに制限が課せられることがあります。
