Subdiv Revolve ツール

サブディビジョン モデリング ツール セットに Revolve ツールを追加しました。NURBS サーフェスの Revolve ツールと同様に、この新しいツールは、軸を中心にプロファイル カーブをスイープして回転サブディビジョン サーフェスを生成します。このツールを使用すると、リムやタイヤなどの円柱形シェイプおよび回転シェイプをすばやく作成できます。

回転されたサブディビジョン モデルを使用するには、まず、接続されたカーブ セットのプロファイル カーブから開始します。ツールの設定を使用して、シェイプが回転する回転軸を調整します。

詳細については、「Subdiv Revolve」を参照してください。

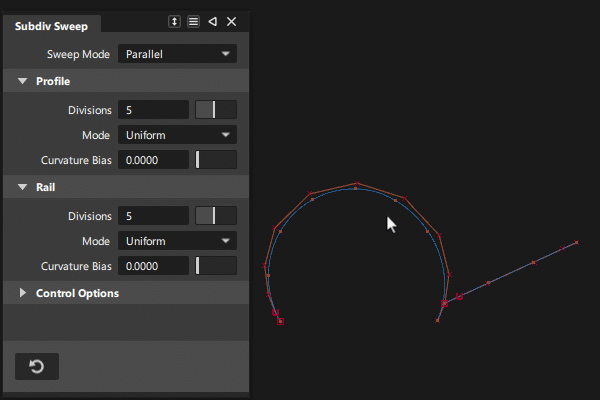

Subdiv Sweep ツール

新しい Subdiv Sweep ツールを使用すると、パスに沿ってプロファイルをスイープして複雑なシェイプをすばやく生成できます。プロファイル カーブを選択すると、サブディビジョン ジオメトリのフローとシェイプを定義できます。1 つまたは 2 つのレール カーブを選択すると、それに沿ってプロファイルをスイープできます。入力カーブは、1 次カーブや一連のサブディビジョン エッジなど、任意のタイプにすることができます。

このツールには、Subdiv Extrude の Curvature Bias 機能も含まれています。この機能を使用すると、曲率が大きい領域に配分する CV を増やして、トポロジ全体をスムーズにすることができます。

詳細については、「Subdiv Sweep」を参照してください。

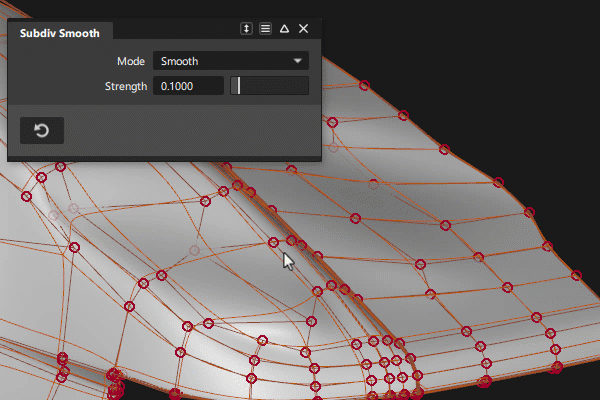

Subdiv Smooth ツール

新しい Subdiv Smooth ツールを使用すると、CV を再配分し、隣接するエッジに沿ったジグザグのパターンを削除することにより、サブディビジョン モデルのシェイプをリファインおよび最適化できます。このツールは、Subdiv Retopo ツールの Relax 機能と同じように機能します。

これらのツールには、Smooth と Relax の 2 つのモードがあります。Smooth モードの場合、このツールはスムーズ近似カーブを使用してエッジを移動します。これにより、長さを変更せずに、一連のエッジのジグザグ パターンを削除できます。Relax モードでこのツールを使用すると、サブディビジョン モデルの頂点の間隔が均等になり、CV の全体的な配分がさらに均一になります。

左マウス ボタンを使用してペイント動作を行い、サブディビジョン モデルにエフェクトを適用します。ツールのフォーカスは、カーソル位置の真下の面に設定されます。

詳細については、「Subdiv Smooth」を参照してください。

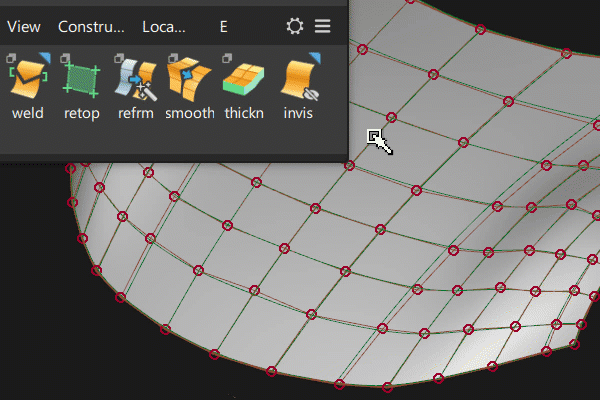

サブディビジョン コントロールの視覚化ツール

新しい Subdiv Controls Visible、Subdiv Controls Invisible、および Subdiv Controls Toggle Visibility ツールを使用して、選択したコントロール ケージ要素を非表示にできるようになりました。これらの新しいツールは、オブジェクトに対する Display > Visible、Display > Invisible、および Display > Toggle Visibility と同じように機能します。新しい Subdiv Controls Toggle Visibility オプションを使用すると、非表示のコントロール ケージ要素を表示し、、表示されている要素を非表示にすることができます。

詳細については、「サブディビジョン コントロール ケージの可視性」を参照してください。

その他のサブディビジョン モデリングの改善点

Subdiv Bridge ツールに追加されたガイド カーブ

Bridge ツールを使用してジオメトリを構築する場合に、ガイド カーブを使用してパスを指定できるようになりました。構築元のサブディビジョ ンエッジを選択したら、パスを定義するカーブを選択します。新しいサブディビジョン ジオメトリは、カーブのシェイプと方向に従います。新しい回転設定を使用すると、必要に応じてブリッジ ジオメトリの軸を中心にカーブを回転させることができます。

詳細については、「Bridge」を参照してください。

ジオメトリの法線方向を変更する

Set Geometric Surface Orientation および Unify Surface Orientation が、オブジェクトレベルのサブディビジョン サーフェスに適用されるようになりました。旧バージョンの Alias では、これらのオプションは、サブディビジョン オブジェクトを構成する、基盤となる制限サーフェスに適用されていました。
