AEC 寸法の外観に影響を与える AEC 寸法スタイルやその他の設定の基本となる AutoCAD 寸法スタイルを選択するには、次の手順を実行します。
- [
をクリックします
.
- [ドキュメント オブジェクト]
[AEC 寸法スタイル]を展開します。
- 編集するスタイルを選択します。
- [表示プロパティ]タブをクリックします。
- 変更内容を表示する表示レベルを選択し、[スタイルの優先]を選択します。
- 必要な場合は
をクリックします。
- [その他]タブをクリックします。
- AEC 寸法スタイルの基本となる AutoCAD 寸法スタイルを変更するには、AutoCAD 寸法スタイルを選択します。
- AutoCAD 寸法スタイルを編集するには、[編集]をクリックします。
[表示プロパティ]ダイアログ ボックスの[その他]タブに戻るには、[閉じる]をクリックします。
- AEC 寸法の単一寸法チェーン間の距離を指定します。

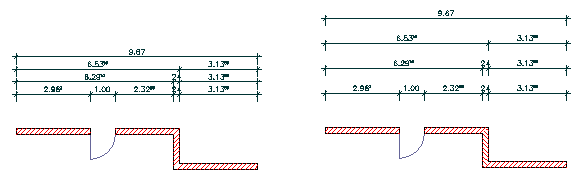

寸法チェーン間の異なる間隔
- 固定寸法補助線にするか、可変寸法補助線にするかを指定します。
固定寸法補助線は、同じ長さです。 可変寸法補助線は、寸法を記入するオブジェクトの輪郭に適応します。AutoCAD 寸法は、既定では可変寸法補助線を使用します。

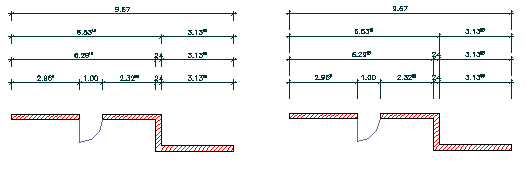

固定寸法補助線(左)と可変寸法補助線(右)
- 固定寸法補助線を選択した場合は、寸法補助線の長さを入力します。

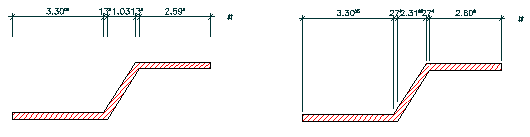

寸法補助線の異なる長さ
- 開口部の高さを表示するかどうかを指定します。
注: この開口部寸法は、寸法の詳細な記述が必要なヨーロッパの施工図で使用されます。
- [レイヤ]をクリックして AEC 寸法を配置するレイヤを選択し、[OK]をクリックします。
