カーテン ウォール ユニット面材の優先設定を作成するには

カーテン ウォール ユニット セルの面材を変更するには、次の手順を実行します。

たとえば、カーテン ウォール ユニットに一連のシンプル コンクリート パネルが配置されていて、コンクリート パネルの代わりに 1 箇所だけネストしたグリッドに変更するとします。この場合は、複雑なカーテン ウォール ユニット スタイルの設定を作成しないで、面材の優先設定を使用する方が簡単です。

注: 面材割り当てを変更するには、セル マーカーが表示されている必要があります。

面材定義を交換するには、新しい面材定義がカーテン ウォール ユニット スタイルにあらかじめ定義されていなければなりません。

カーテン ウォール ユニットのセル定義を変更する

1. 面材を変更するカーテン ウォール ユニットを選択します。
2. [カーテン ウォール ユニット]タブ [修正]パネル [面材]ドロップダウン [割り当ての優先設定]をクリックします。
3. 優先設定を作成するセルのマーカーを選択します。

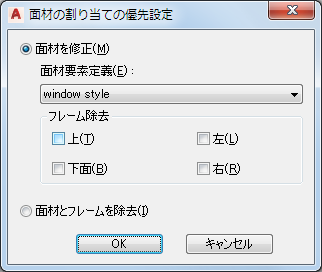

4. 次のように、優先設定を作成します。

   次の操作を行いたい場合	次のように操作します
   既存の面材を別の面材と交換するには	一覧から新しい面材定義を選択します。 注: 面材定義を交換するには、新しい面材定義がカーテン ウォール ユニット スタイルにあらかじめ定義されていなければなりません。
   面材の周囲のフレームを 1 つまたは複数除去するには	除去するフレーム コンポーネントを選択します。
   面材全体とそのフレームを除去するには	[面材とフレームを除去]を選択します。 注: この操作は、カーテン ウォール ユニットの外壁と接している面材に対してのみ有効です。

5. [OK]をクリックします。
6. カーテン ウォール ユニットの優先設定を保存する場所を指定します。

   次の操作を行いたい場合...	次のように操作します
   上書きをこのカーテン ウォール ユニットにのみ保存するには	これ以上の手順は必要ありません。優先設定は、カーテン ウォール ユニットに保存されます。
   上書きをカーテン ウォール ユニット スタイルに保存するには	[カーテン ウォール ユニット]タブ [修正]パネル [デザイン規則]ドロップダウン [オブジェクトに転送]をクリックします。

7. カーテン ウォール ユニット スタイルに優先設定を保存する場合は、[カーテン ウォール ユニット]タブ [修正]パネル [デザイン規則]ドロップダウン [スタイルに保存]をクリックし、優先設定を保存するカーテン ウォール ユニット スタイルを決定します。

   次の操作を行いたい場合...	次のように操作します
   上書きを現在のカーテン ウォール ユニット スタイルに保存するには	[セルの優先設定をスタイルへ転送]を選択して、[OK]をクリックします。 注: 面材の優先だけを作成した場合は、[セルの優先設定をスタイルへ転送]チェックボックスだけが利用可能になります。セル合成や、フレームまたはマリオン エッジの優先設定など、その他の優先設定も作成した場合は、対応するチェックボックスも利用可能になります。それらの設定変更もスタイルに保存するには、対応するチェックボックスも選択してください。
   上書きを新しいカーテン ウォール ユニット スタイルに保存するには	[セルの優先設定をスタイルへ転送]を選択して、[新規作成]をクリックします。新しいカーテン ウォール ユニット スタイルの名前を入力して、[OK]をクリックします。 注: 面材の優先だけを作成した場合は、[セルの優先設定をスタイルへ転送]チェックボックスだけが利用可能になります。セル合成や、フレームまたはマリオン エッジの優先設定など、その他の優先設定も作成した場合は、対応するチェックボックスも利用可能になります。それらの設定変更もスタイルに保存するには、対応するチェックボックスも選択してください。

   注: スタイルに優先設定を何も保存しない場合は、[カーテン ウォール ユニット]タブ[修正]パネル[デザイン規則]ドロップダウン[スタイル デザイン規則に戻す]をクリックします。優先設定は引き続きカーテン ウォール ユニットに残りますが(除去できます)、カーテン ウォール ユニット スタイルには保存されません。
