図面の特定のオブジェクトのプロパティ セット データを取り込んで表示する集計タグを作成するには、次の手順を実行します。
オブジェクトにアタッチするプロパティ セットは、タグに表示する情報のプロパティを含む必要があります。
集計タグは、シンボルを描き、テキストを属性のプレースホルダとして追加して作成します。あるいは、既存の集計タグを分解してカスタマイズすることで作成します。集計タグを作成すると、(属性タグと呼ばれる)一意な名前が各属性に割り当てられます。この名前は、関連するプロパティ セット定義の名前とプロパティ定義の名前を結合したものです。プロパティ セット定義を適用するオブジェクトに集計タグを固定すると、属性タグで指定されたプロパティの値がタグに表示されます。
たとえば、FireRating (防火戸)という名前のプロパティ定義を含む、DoorProps (ドアのプロパティ)という名前のプロパティ セット定義があるとします。 FireRating (防火戸)というプロパティには、ドア オブジェクトの防火戸情報が含まれています。 タグが固定されるドアが防火戸であることを示すドア タグを作成するには、属性タグが DoorProps:FireRating である属性定義を含む集計タグを最初に作成する必要があります。
- タグのシンボルを描き、必要に応じて、テキストを追加して、タグの属性として表示させたいプロパティ データを指定します。
タグは複数の属性を持ち、複数のプロパティ定義にリンクすることができます。
- 集計タグは、次のように作成します。
次の操作を行いたい場合... 次のように操作します... カスタム グラフィックとテキストを使って、集計タグを作成するには、
をクリックします。
タグを作成するオブジェクトを選択し、[Enter]を押します。 既存のタグから集計タグを作成するには、 をクリックします.

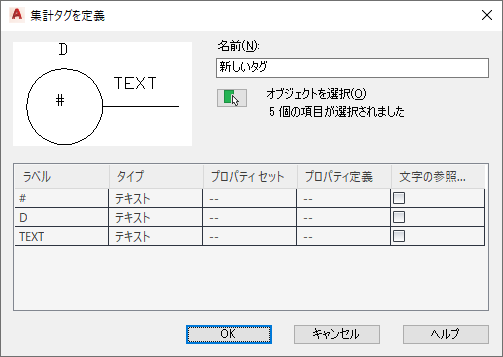

オブジェクトを選択し、[Enter]を押します。ネストしたブロックが分解されるまで繰り返し、をクリックします。 タグを作成するオブジェクトを選択し、[Enter]を押します。 - [集計タグを定義]ワークシートで、新しいタグの識別名を入力します。
をクリックして、追加オブジェクトを選択します。 - タグの属性を選択します。

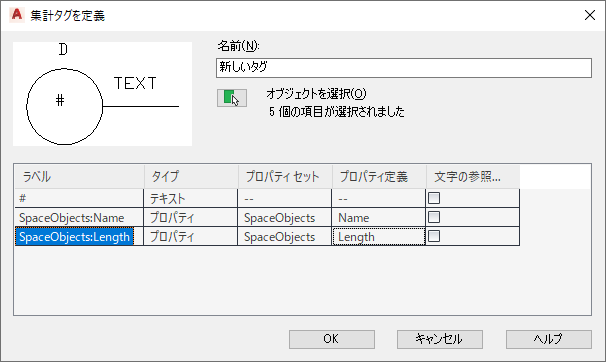

ラベルを使用して次の操作を行いたい場合... 次のように操作します... タグ付けしたオブジェクトからプロパティ データを収集するには、 [タイプ]の[プロパティ]を選択し、[プロパティ セット]と[プロパティ定義]を選択して、[OK]をクリックします。 入力したテキストを表示するには、 [タイプ]として、[文字]を選択します。
- タグ上の点を挿入点として指定します。
