マス要素をトリムするには

マス要素をトリムするには、次の手順を実行します。指定する分割面がトリム線になります。その後、マス要素のどちら側を除去するかを指定します。

1. トリムするマス要素を選択します。
2. [マス要素]タブ [修正]パネル [平面でトリム]をクリックします。
3. 分割面の始点を選択します。
4. 分割面の終点を指定します。
5. マス要素のうち除去する側を選択します。

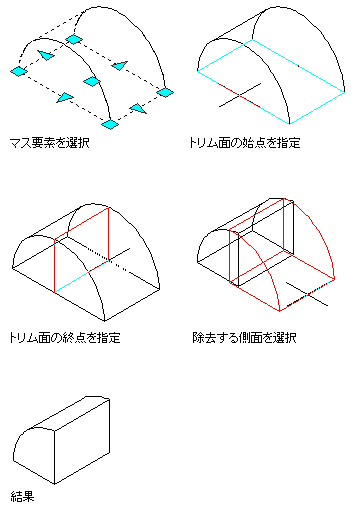

   マス要素をトリムする

   注: マス要素のトリムは自由形状マス要素を作成します。自由形状マス要素のトポロジ構造により、その切り子面の分割を変更することができません。FACETDEV コマンドは既存の自由形状マス要素に影響しません。
