スラブ/屋根スラブに頂点を追加するには

屋根スラブ エッジに頂点を追加するには、次の手順を実行します。頂点を追加すると、1 つのエッジから 2 つのスラブ エッジが作成されます。

1. スラブまたは屋根スラブを選択します。

   次のオブジェクトを選択した場合...	次のように操作します
   スラブ	[スラブ]タブ[修正]パネル[頂点]ドロップダウン[追加]をクリックします。
   屋根スラブ	[屋根スラブ]タブ[修正]パネル[頂点]ドロップダウン[追加]をクリックします。

2. 新しい頂点にする点を指定します。

   正確な交点に新しい頂点を配置するには、Intersection[交点]オブジェクト スナップまたは Apparent Intersection[仮想交点]オブジェクト スナップを使用します。

   新しい頂点が、指定した点に垂直な一番近いスラブ エッジに追加されます。スラブまたは屋根スラブに垂直な点がない場合、頂点は追加されません。

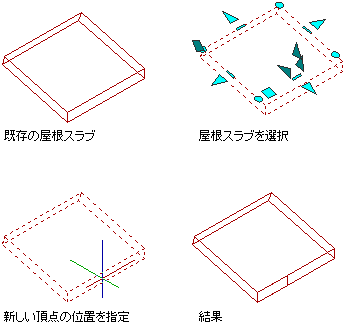

   屋根スラブに頂点を追加する

3. 新しい頂点を表示するには、スラブまたは屋根スラブを選択します。

   指定した点に新しい頂点グリップが表示され、追加したエッジに対する新しいグリップが表示されます。
