吹き出しの属性を追加するには

吹き出しツールに使用する属性を作成するには、次の手順を実行します。

1. [挿入]タブ[属性]パネル[属性定義]をクリックします。
2. 吹き出しツールの最初の属性を定義します。
3. [タグ]フィールドに名前を入力します。

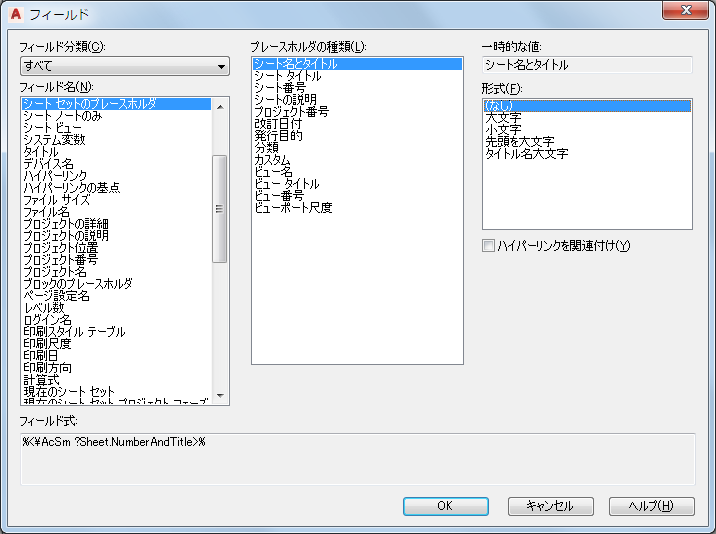

4. [値]の下で、 をクリックします。
5. フィールド カテゴリの下で、目的のカテゴリを選択します。
   ヒント: シート セット カテゴリには、ビューとシートのフィールド含まれています。


6. [フィールド名]で、挿入するフィールドを選択します。

   ファイル名やプロパティ情報などでは、追加の情報が必要になります。

7. フィールド テキストのテキスト書式を選択します。
8. [OK]をクリックします。
9. 属性を追加します。
   注: 属性には、1 つのシート セット フィールドしか含めることができません。ビュー番号 - ビュー タイトルのように読み取れる吹き出し行を作成するには、2 つの属性を別々に定義する必要があります。
10. 各吹き出しツールに対して手順 1-3 を繰り返します。
11. 線分、境界、および他の目的のコンポーネントの属性ブロックを完成させます。

この作業が終了すると、図面にいくつかの属性およびグラフィック要素が含まれます。吹き出し属性は、次のように表示されます。

吹き出し属性ブロック
