壁のルーフ ラインやフロア ラインを反転するには

壁のルーフ ラインやフロア ラインに適用された状態を反転するには、次の操作を実行します。 ルーフ ラインまたはフロア ラインを反転しても、壁の始点と終点は反転されません。

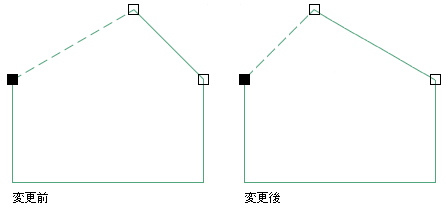

次の図は、壁のルーフ ラインの反転を示しています。

壁のルーフ ラインを反転

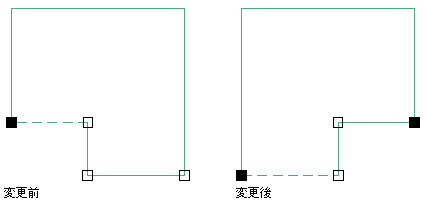

次の図は、壁のフロア ラインの反転を示しています。

壁のフロア ラインを反転する

1. 変更するルーフ ラインまたはフロア ラインがある壁を選択します。
2. [壁]タブ [修正]パネル [ルーフ ライン/フロア ライン]ドロップダウン [インプレイス編集]をクリックします。

   ルーフ ラインまたはフロア ラインのジオメトリを編集するために、一時的な輪郭が作成されます。

3. 輪郭を選択します。
4. [インプレイス編集]タブ [輪郭]パネル [反転]をクリックします。
5. ルーフ ラインまたはフロア ラインを選択します。

   選択したラインが反転されます。状態がラインの反対側に適用されます。

6. 変更を保存または破棄します。

   次の操作を行いたい場合	次のように操作します...
   ルーフ ラインおよびフロア ラインを編集前の形状に復元するには	[インプレイス編集]タブ[編集]パネル[キャンセル]をクリックします。
   変更を保存するには	[インプレイス編集]タブ [編集]パネル [完了]をクリックします。 編集済みの輪郭を使用して壁のジオメトリが定義されます。
