幅と奥行きで組合せ窓のマリオンを定義するには

幅と奥行きを指定してマリオンを定義するには、次の手順を実行します。

組合せ窓には異なるマリオンを持つネストしたグリッドをいくつも含めることができるため、グリッドの位置や組合せ窓内での用途を示す命名規則をグリッドのマリオンに使用すると便利です。たとえば、「L3-FL1-窓マリオン」という名前は、フロア 1 の第 3 レベルのグリッドにある窓のマリオンを示します。

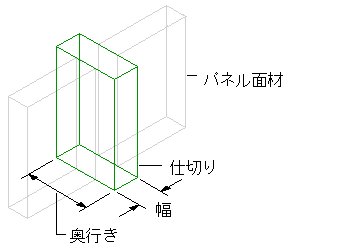

組合せ窓のマリオンの幅と奥行きを指定する

ヒント: マリオンなしガラスのマリオンを除去するには、幅と奥行きの両方を 0 (ゼロ)に設定して定義を作成します。次に、除去するマリオンにその定義を割り当てます。

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします。
2. [建築オブジェクト][組合せ窓スタイル]を展開します。
   注: あるいは、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
3. 組合せ窓スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、[要素定義]の下から[マリオン]を選択します。

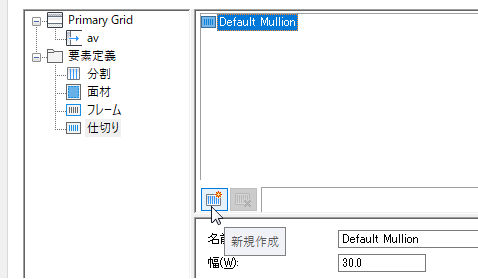

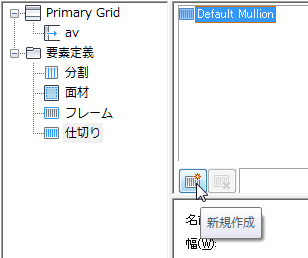

6. をクリックして、新しいマリオン定義を作成します。


7. どのようなマリオン定義か分かるような名前を入力します。
8. マリオン定義の幅と奥行きを指定します。
9. オフセットを指定します。
10. [OK]をクリックします。

マリオン定義の作成が終了したら、その定義を組合せ窓の任意のマリオンに割り当てることができます。
