2 つの壁をフィレットするには、次の操作を実行します。壁をフィレットすると、指定した半径を使って、選択した壁の基準線に接している曲線壁セグメントが作成されます。
フィレット半径に 0 (ゼロ)を指定すると、2 つの壁は互いに交差するまで延長されるか、その交点でトリムされますが、曲線壁セグメントは作成されません。 半径に 0(ゼロ)を使用すると、特殊な角度の壁を接合することができます。平行な壁セグメントを選択すると、フィレット半径は無視され、選択した壁の基準線に接している曲線壁セグメントが作成されます。

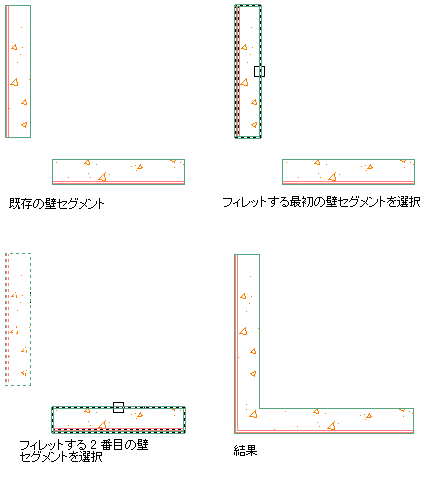

次の図は、半径が 0(ゼロ)の 2 つの壁セグメントをフィレットする方法を示しています。
半径が 0(ゼロ)の壁セグメントをフィレットする

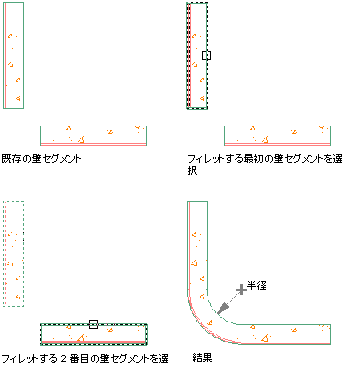

次の図は、指定した半径の 2 つの壁セグメントをフィレットする方法を示しています。
指定した半径の壁セグメントをフィレットする
トリム モード オプションを使用すると、2 つの壁が新しいセグメントまで延長されるか、その交点でトリムされるかどうか(トリム)、あるいはそれらの壁の終点を変更しないようにするかどうか(トリムなし)を指定できます。トリムなしを選択した場合は、フィレット半径を 0(ゼロ)よりも大きくする必要があります。
壁をフィレットする場合は、その前に次の条件が満たされていることを確認してください。
- 2 つの壁のスタイルと基準線位置合わせが同じである
- フィレット半径が負の値ではない
これらの条件が満たされていない場合、壁をフィレットするときに解決策のヒント アイコンが表示されることがあります。
- フィレット ツールが含まれているツール パレットを開きます。
フィレットは、コンテンツ ブラウザのストック ツール カタログの作図補助ツールにあります。まずこのツールを任意のツール パレットに追加し、次にそのツールを使って壁などのオブジェクトをフィレットすることができます。
- フィレット ツールを選択します。
- トリム モードと半径の設定を確認します。
次の操作を行いたい場合 次のように操作します 2 つの壁セグメントをトリムまたは延長して、それらを互いに接合させるか、作成された曲線壁セグメントの終点と接合させるには t (トリム)と入力し、t (トリム)と入力します。 2 つの壁セグメントの終点が元の位置に留まるようにし、両セグメント間に曲線壁セグメントをはめ込むには t (トリム)と入力し、n (トリムなし)と入力します。 新しいフィレット半径を指定するには r (半径)と入力し、半径の値を入力します。 曲線壁セグメントを作成しないで 2 つの壁セグメントを互いに接合させる場合は、半径に 0 (ゼロ)を入力します。 複数の壁をフィレットするには m (複数)と入力します。 - 1 番目の壁を選択します。
- 2 番目の壁を選択します。
