プロパティ フィルタを作成するには、次の操作を実行します。1 つのグループには、複数のフィルタを指定できます。たとえば、すべてのフリーズされた壁のレイヤをグループ化するために、レイヤ名とステータスの両方でフィルタ処理することができます。
プロパティ フィルタには、複数の基準のセットを設定することもできます。たとえば、現在の図面の中で全面赤一色のレイヤや、全面青一色のレイヤをすべて含むフィルタを作成できます。ブール演算 AND/OR 論理計算は、どのレイヤを含めるかを決定するフィルタ定義に適用されます。フィルタに組み込むためにには、レイヤは 1 つの行のすべての条件を満たしていなければなりません。たとえば、レイヤのフィルタは全面一色かつ赤色のフィルタでなければなりません。複数の行で、基準を変更することができます。次の例では、レイヤが色 30 で優先されているか、または色 31 で優先されている必要があります。

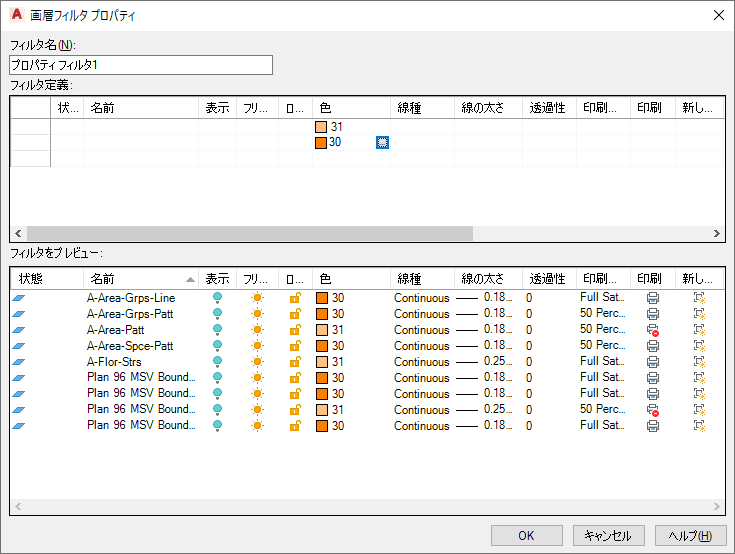

複数の基準によるプロパティ フィルタの例
- 必要に応じて、
をクリックして[画層プロパティ管理]を開きます。
- [画層プロパティ管理]の左ペインで、新しいグループを作成する上位のレイヤ グループを選択して右クリックし、[プロパティ フィルタを新規作成]を選択するか、[画層プロパティ管理]で
をクリックします。 - [フィルタ名]に名前を入力します。
- 次のように、フィルタ基準を指定します。
- 基準の行を設定したら、行をコピーまたは削除することができます。
次の操作を行いたい場合 次のように操作します 基準の行をコピーする コピーする行を右クリックし、[行の複写]をクリックします。 行を削除する コピーする行を右クリックし、[行の削除]をクリックします。 - [OK]をクリックします。
