壁のルーフ ラインに切り妻を追加するには

壁のルーフ ラインに切り妻を追加するには、次の操作を実行します。 切り妻の追加は、プロパティ パレットの[ルーフ ライン/フロア ライン]ワークシートで行うこともできます。

注: このオプションは、ルーフ ラインをまだ編集していないときにだけ使用できます。ルーフ ラインを変更した後は、このオプションを使用して切り妻を追加することはできません。

1. 壁を選択します。
2. [壁]タブ [修正]パネル [ルーフ ライン/フロア ライン]ドロップダウン [インプレイス編集]をクリックします。

   ルーフ ラインのジオメトリを編集するために、一時的な輪郭が作成されます。

3. [インプレイス編集]タブ [輪郭]パネル [切り妻を追加]をクリックします。

   [切り妻を追加]を使用できない場合は、ルーフ ラインが既に編集されています。

4. ルーフ ラインを選択します。

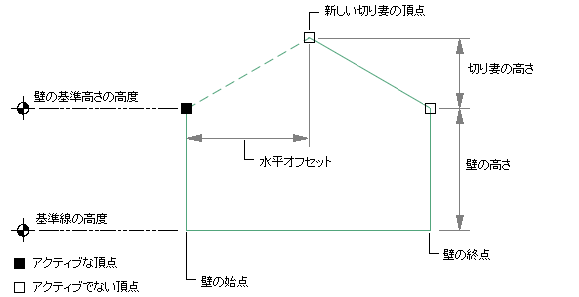

   切り妻を追加して壁のルーフ ラインを修正

   ルーフ ラインの両端点の中間の、ルーフ ラインから 2400 mm 上に、3 番目の頂点が追加されます。

5. 必要に応じて、ルーフ ラインまたはフロア ラインの編集を続けます。
6. 変更を保存または破棄します。

   次の操作を行いたい場合	次のように操作します...
   ルーフ ラインを以前の形状に復元するには	[インプレイス編集]タブ [編集]パネル [キャンセル]をクリックします。
   ルーフ ラインへの変更を保存するには	[インプレイス編集]タブ [編集]パネル [完了]をクリックします。
