グリップを使用して 2D 断面図の線図を編集するには

2D 断面図で線図を編集するには、次の手順を実行します。 選択した線図を、作成する各断面図の表示を決める固定表示コンポーネントに割り当てることも、ユーザが定義した表示コンポーネントに割り当てることもできます。

表示コンポーネントに線図を割り当てた後に、表示プロパティ(表示、色、レイヤ、線の太さ、線種、線種尺度)を変更して、線分の表示を変更できます。

  1. 変更する断面を選択します。
  2. [線図を編集]グリップを選択します。

    注: または [2D 断面図/立面図]タブ[線図]パネル[編集]をクリックします.

    [インプレイス編集: 線図]コンテキスト タブがリボンに表示されます。

  3. [インプレイス編集: 線図]タブ[輪郭]パネル[ズーム]をクリックして、断面図をズームします。
  4. 編集する線図を選択し、 [インプレイス編集][線図]タブ[輪郭]パネル[コンポーネントを修正]をクリックします.

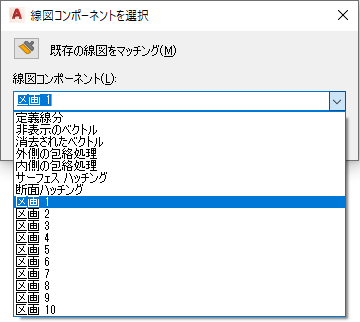

  5. 線分を割り当てるコンポーネントを選択します。 たとえば、線分を非表示にするには、[線図コンポーネント]の[消去されたベクトル]を選択します。

    また、 ([既存の線図をマッチング])をクリックして、一致させる表示コンポーネントが含まれる線図を立面図から選択してもかまいません。

  6. [OK]をクリックします。
  7. インプレイス線図編集モードを終了します。
    次の操作を行いたい場合 クリックすべき内容
    線図への変更内容をすべて保存する [インプレイス編集]タブ[編集]パネル[完了]
    線図への変更内容をすべて破棄する [インプレイス編集]タブ[編集]パネル[キャンセル]
