スペース サーフェス開口部の頂点を変更するには

1. 開口部の頂点を編集するスペースを選択して、[サーフェスを編集]グリップをクリックします。
2. 編集する開口部があるサーフェスのグリップをクリックします。
3. 変更する頂点の頂点グリップを選択します。

   頂点グリップには、次の 3 つの編集モードがあります。

   • 移動: 既定値。 選択した頂点を任意の方向に移動するには、このモードを使用します。 必要に応じて、隣接するセグメントがストレッチされます。
   • 削除: 頂点を除去するには、この編集モードを使用します。 隣接するセグメントは、直線で置き換えられます。
   • エッジをオフセット: 頂点とその頂点のあるスペース境界の隣接するエッジを移動するには、この編集モードを使用します。

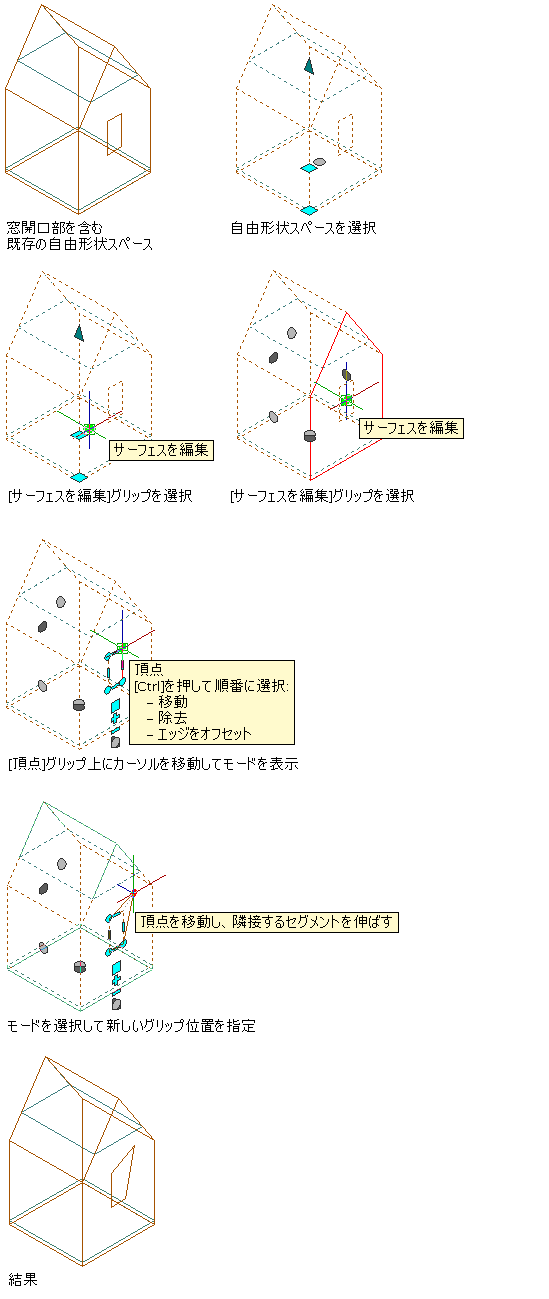

   自由形状スペース サーフェス上の窓開口部の頂点を移動する

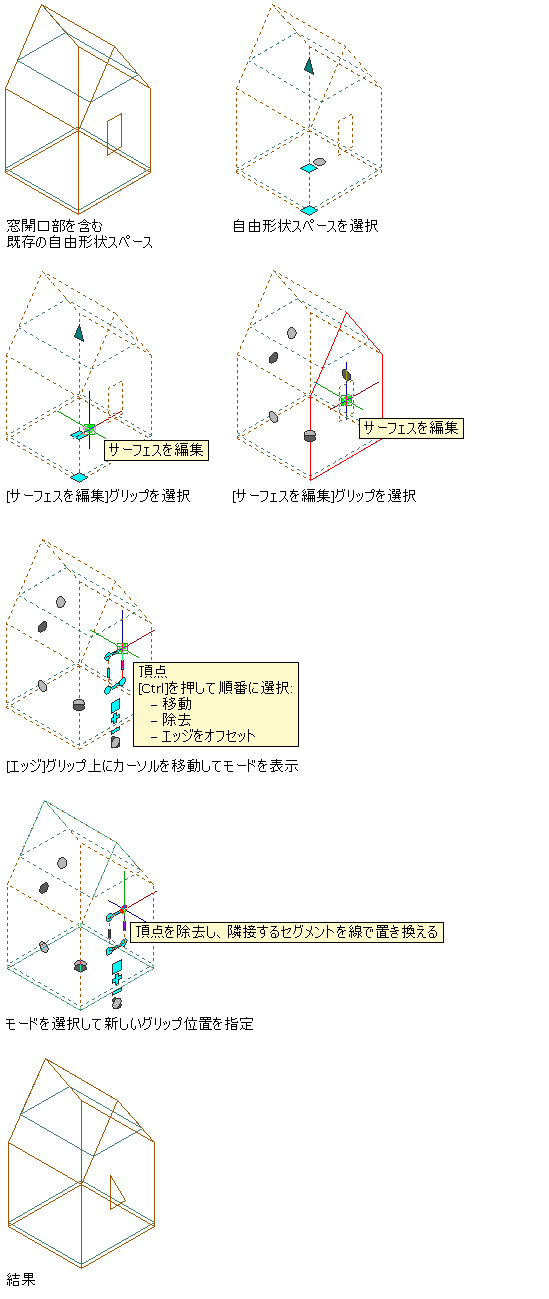

   自由形状スペース サーフェス上の窓開口部の頂点を除去する

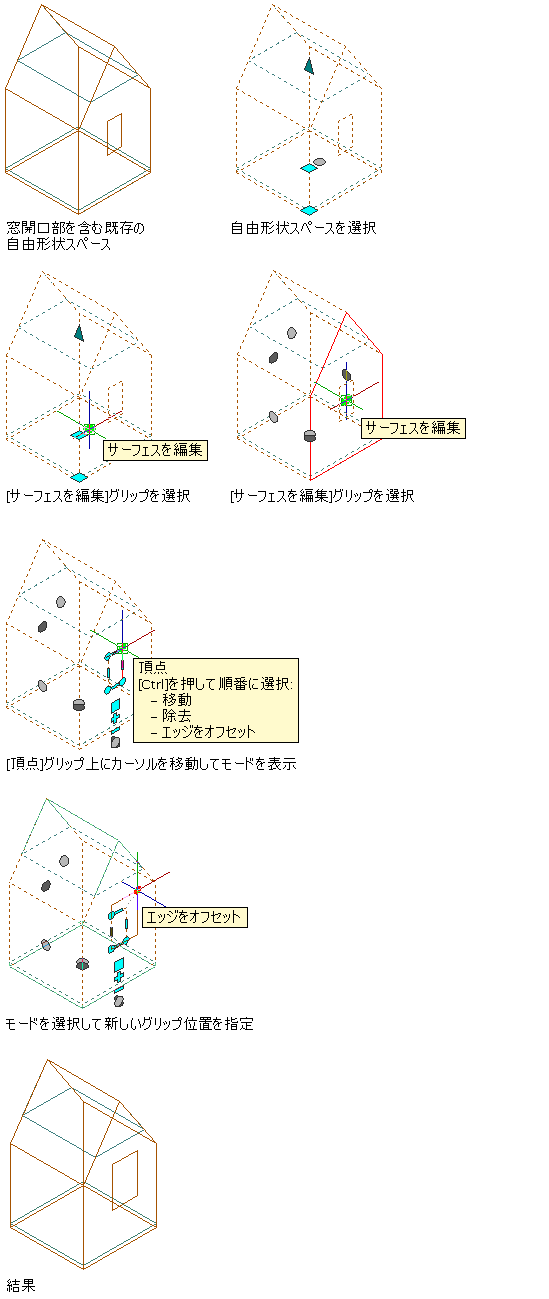

   自由形状スペース サーフェス上の窓開口部のエッジをオフセットする

4. 必要に応じて、次のように頂点を編集します。

   次の操作を行いたい場合	次のように操作します
   頂点を移動するには	頂点を希望の場所に移動してクリックするか、値を入力して[Enter]を押します。
   頂点を除去するには	[Ctrl]を押して[頂点を除去]編集モードに切り替えて、クリックして、除去を確認します。
   頂点と隣接するエッジを移動するには	[Ctrl]を 2 回押して、[エッジをオフセット]編集モードに切り替えます。頂点を希望の場所に移動してクリックするか、値を入力して[Enter]を押します。

5. サーフェス編集モードを終了するには、[サーフェスの編集を終了]グリップをクリックします。
   注: 長方形でない形状の開口部を押し出し 3D スペースに作成することはできません。 サーフェス開口部を別の形状にする必要がある場合は、まず押し出し 3D スペースを 3D 自由形状スペースに変換します。
