スペース分解のサブ図形に表示されるタグおよびエッジ寸法のテキスト プロパティを指定するには、次の操作を実行します。
- 分解されたスペースをダブルクリックします。
- プロパティ パレットで、[表示]タブをクリックします。
- [一般]カテゴリの[表示コンポーネント]で、[*なし*]が選択されていることを確認します。
- [表示コントロール]で、[このオブジェクト]を選択します。 注: 図面内のすべてのスペースの分解に変更を適用するには、[図面の既定設定]を選択します。このスタイルのすべてのスペースの分解に変更を適用するには、[スペース スタイル:<スタイル名>]を選択します。
- [表示レベル]で[分解]が選択されていることを確認します。
- 必要に応じて、[オブジェクト表示プロパティ]
[詳細]を展開します。

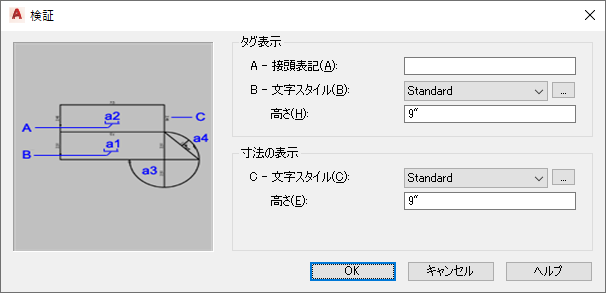

(検証)をクリックします。
- [タグ表示]で、接頭表記の設定を定義します。
次の操作を行いたい場合 次のように操作します スペース区画の番号に接頭表記を表示するには 接頭表記を入力します。 スペース区画の番号のスタイルを変更するには 一覧から文字スタイルを選択するか、[参照]ボタンをクリックして、新しい文字スタイルを作成します。 スペース区画の番号の高さを変更するには [高さ]に値を入力します。 - [寸法の表示]で、エッジ寸法の設定を定義します。
次の操作を行いたい場合 次のように操作します エッジ寸法のスタイルを変更するには 一覧から文字スタイルを選択するか、[参照]ボタンをクリックして、新しい文字スタイルを作成します。 エッジ寸法の高さを変更するには [高さ]に値を入力します。 - [OK]をクリックします。
