次のような場合、ゾーンからポリラインを作成するには、次の操作を実行します。
- ポリラインだけを処理できるアプリケーションに平面図を書き出す場合
- その他の処理でスペースの輪郭が必要な場合

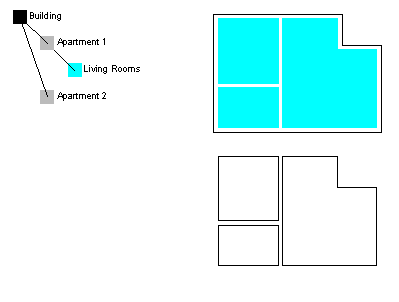

ゾーンからポリラインを作成
スペースをポリラインに変換した後、そのポリラインをスペースに戻すことができます。
注: ネット境界、使用可能な境界、グロス境界が基本境界からオフセットされている場合、ポリラインは境界ごとに作成されます。
- ポリラインに変換するスペースが含まれているゾーンを選択します。
-
をクリックします.
- 次のように、ポリラインのソースを指定します。
- 直接アタッチされたスペースのみからポリラインを作成するには、コマンド ラインで D と入力します。
- アタッチされたスペースすべてからポリラインを作成するには、直接アタッチされている場合でもサブゾーンを介してアタッチされている場合でも、[Enter]を押します。
指定したスペースの上面にポリラインが作成されます。 このポリラインは、他のポリラインと同じように編集できます。
- [Ctrl]を押して、境界をクリックします。次に、スペースがハイライト表示されるまでクリックします。
- スペースにハッチングが表示されている場合は、ハッチングをクリックします。
- コマンド ラインに QSELECT と入力して、スペースにフィルタを使用します。
ヒント: ポリラインがスペースの上にあると、ポリラインを選択しないでスペースを選択するのが難しいことがあります。 次のいずれかの操作を行います。
