重複している階段を作成し、重なったセクションが正しく表示されるように表示プロパティを設定するには、次の手順を実行します。この例では、赤で描かれた重なっているセクションの上に階段のすべてのコンポーネントを表示します。
階段の表示を設定するには、[プランの重複]表示レベルをオンにし、特定のコンポーネントを設定する必要があります。重複している階段では、通常の上と下のグループの他に、プラン重複だけで使用できる表示コンポーネントのグループが 4 つあります。
| 表示レベル グループ | 定義 |
|---|---|
| コンポーネント上へ(オーバーラップ上) | 重なっているセクションの上にあり、切断面の高さの下にある階段コンポーネント |
| コンポーネント下へ(オーバーラップ上) | 重なっているセクションの上にあり、切断面の高さの上にある階段コンポーネント |
| コンポーネント上へ(オーバーラップ下) | 重なっているセクションの下にあり、切断面の高さの下にある階段コンポーネント |
| コンポーネント下へ(オーバーラップ下) | 重なっているセクションの下にあり、切断面の高さの上にある階段コンポーネント |
- 使用するツール パレットを開き、階段ツールを選択します。
必要に応じて、使用するツールが表示されるまで画面をスクロールします。
注: または
をクリックします.
- プロパティ パレットで、[デザイン]タブをクリックし、[基本]、[一般]の順に展開します。
- スタイルを選択します。
- [形状]で、[複数踊り場]を選択します。
- [ターンのタイプ]で[1/2 踊り場]を選択します。
- 重複している、複数の踊り場がある階段を描きます。

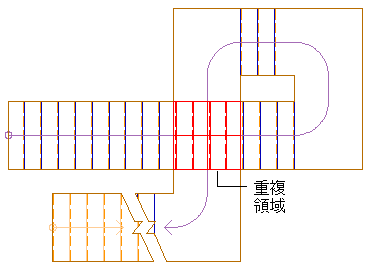

重複している階段の状態を表示
- をクリックします.
- [セット]を展開し、現在の(太字)表示セットを選択します。
- [表示レベル コントロール]タブをクリックします。
- [階段]オブジェクトが表示されるまでスクロールします。
- 現在の表示レベルの他に、[プラン重複]も選択します。
- [OK]をクリックします。
- 階段を選択し、右クリックして、[オブジェクト表示を編集]をクリックします。
- [表示プロパティ]タブをクリックします。
- [プラン]、[簡略プラン]、または[詳細プラン]のうち、現在の表示セットに表示されているプランで、[オブジェクトの優先設定]をクリックします。すべてのコンポーネントを選択し、[表示可能]を選択解除にして、[OK]をクリックします。
- [プラン重複]で[オブジェクトの優先設定]をクリックします。必要なコンポーネントを選択し、[表示可能]を選択します。この例では、[蹴込み 上へ]、[段鼻 上へ]、[パス 上へ]、[輪郭 上へ]、[蹴込み 下へ]、[段鼻 下へ]、[パス 下へ]、[輪郭 下へ]、[蹴込み 下へ(オーバーラップ上)]、[段鼻 下へ(オーバーラップ上)]、[パス 下へ(オーバーラップ上)]、[輪郭 下へ(オーバーラップ上)]、[蹴込み 下へ(オーバーラップ下)]、[段鼻 下へ(オーバーラップ下)]、[パス 下へ(オーバーラップ下)]、[輪郭 下へ(オーバーラップ下]で、[表示可能]を選択します。
- [蹴込み 下へ(オーバーラップ上)]、[段鼻 下へ(オーバーラップ上)]、[パス 下へ(オーバーラップ上)]、[輪郭 下へ(オーバーラップ上)]を選択します。選択したコンポーネントから任意の色を選択し、[色を選択]ダイアログ ボックスで赤を選択します。 注: 階段スタイルにささら桁が含まれている場合は、このコンポーネント セットにそれらを追加する必要があります。
- [OK]を 2 回クリックします。
