現在のプロジェクト ビュー図面で 2D 断面を作成する吹き出しを配置するには、次の手順を実行します。
注: 断面を含むモデル空間ビューの 2D 断面スタイルおよび表示セットは、吹き出しツールで設定します。
- クイック アクセス ツールバーのをクリックします。
- [ビュー]タブをクリックします。
- 断面吹き出しを配置するビュー図面を選択して右クリックし、[開く]をクリックします。
- ツール パレットで、
(プロパティ)をクリックし、[ドキュメント]をクリックします。
- 吹き出しパレットをクリックします。
- [断面吹き出しツール]を選択します。
あるいは、
をクリックし、断面ツールのいずれかを選択できます。
- 作図領域で、断面線の始点を指定します。
- 続けて断面線分の点を追加します。断面線の形状が完成したら、[Enter]を押します。
- 断面記号矢印の方向を指定します。
- [新しいモデル空間ビューの名前]に、この断面を含む新しいモデル空間ビューの名前を入力します。
- [断面/立面図の生成]が選択されていることを確認します。
- タイトル記号を新しいモデル空間ビューに追加したい場合には、[タイトル記号の配置]を選択します。
- モデル空間ビューの尺度を選択します。
- [現在の図面]を選択します。
- 作図領域で、モデル空間ビューの挿入点を選択します。
モデル空間表示が図面に配置されると、断面内のフィールド プレースホルダがクエスチョン マークに変更されます。これを解決するには、モデル空間ビューをシート上に配置する必要があります。

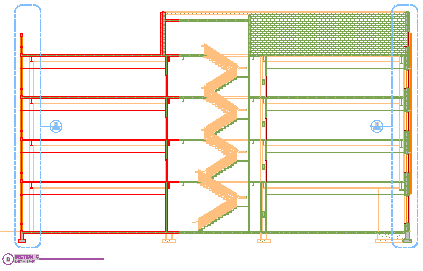

建物の断面ビュー
