壁にスイープを追加するには

輪郭から壁または壁コンポーネントの形状を定義することにより、カスタムの壁または壁コンポーネントを作成するには、次の操作を実行します。

輪郭の作成は、壁に輪郭を追加するときに行うことができます。 ただし、必要とする形状が複雑であったり、曲線セグメントが含まれている場合は、最初にポリラインから輪郭を作成する方が簡単です。 作成した後で、その輪郭を壁に追加できます。

スイープ輪郭を壁に追加する

1. スイープする壁を選択します。
2. [壁]タブ[修正]パネル[スイープ]ドロップダウン[追加]をクリックします.
3. スイープを適用するコンポーネントを選択します。
4. スイープに使用する輪郭を作成します。

   スイープをコンポーネントに適用した後で、そのスイープを定義する場合は、[ゼロから開始]を選択して、輪郭名を入力します。

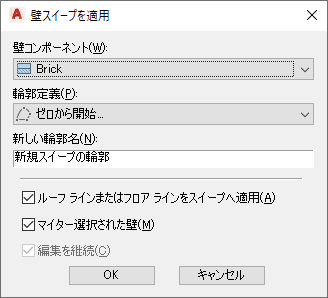

   壁スイープの設定を指定

5. スイープが壁に適用される方法を指定します。

   次の操作を行いたい場合	次のように操作します
   既存のルーフ ラインまたはフロア ラインの状態をスイープに適用するには	[ルーフ ラインまたはフロア ラインをスイープに適用]を選択します。
   スイープのジオメトリを使ってルーフ ラインとフロア ラインを定義するには	[ルーフ ラインまたはフロア ラインをスイープに適用]を選択解除します。
   スイープを含む壁とその他の壁の交点でマイター接続するには	[マイター選択された壁]を選択します。
   スイープを含む壁とその他の壁の交点でマイター接続しないようにするには	[マイター選択された壁]を選択解除します。 必要に応じて、後でそれらの壁をマイター接続することができます。 また、マイター角度を調整することもできます。
   壁に適用するときにスイープのジオメトリを変更するには	[編集を継続]を選択します。
   輪郭の既存のジオメトリを使ってスイープを定義するには	[編集を継続]を選択解除します。

6. [OK]をクリックします。
   ヒント: 同じスイープ状態を使用して他の壁も作成するには、スイープが適用されている壁を選択し、 [壁]タブ[一般]パネル[選択を追加]をクリックします.
