このセクションでは、ActiveX オートメーションを使用して図面に円オブジェクトを作図するコード例を示しました。
注: AutoLISP での ActiveX のサポートは Windows のみに制限されています。
円オブジェクトの描画には、次の関数呼び出しシーケンスが使用されました。
(vl-load-com)
(setq acadObject (vlax-get-acad-object))
(setq acadDocument (vla-get-ActiveDocument acadObject))
(setq mSpace (vla-get-ModelSpace acadDocument))
(setq mycircle (vla-addCircle mSpace
(vlax-3d-point '(3.0 3.0 0.0)) 2.0))
この例の文によって、次のことを行いました。
- AutoLISP の ActiveX サポート関数をロードしました。
- Application オブジェクトにポインタを返しました。
- Application オブジェクトの ActiveDocument プロパティを使用して、Document オブジェクトへのポインタを取得しました。これにより、現在の AutoCAD 図面にアクセスできるようになりました。
- ドキュメント オブジェクトの ModelSpace プロパティを使用して、モデル空間オブジェクトへのポインタを取得しました。
- モデル空間で円を描きました。

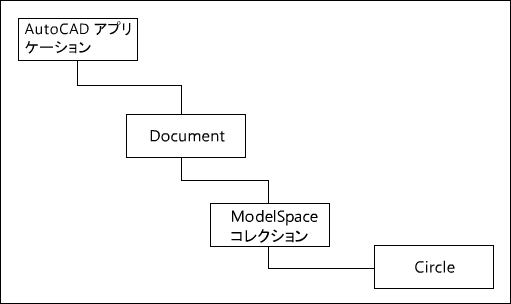

次に、AutoCAD のオブジェクト モデル内を移動した階層パスを示します。
