WIPEOUT[ワイプアウト] (コマンド)

ワイプアウト オブジェクトを作成したり、ワープアウトのフレームを図面に表示するかどうかをコントロールします。

検索

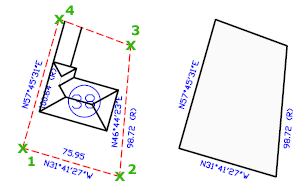

背後にあるオブジェクトを現在の背景色でマスクするポリゴン状の領域を作成します。ワイプアウト領域はフレームで囲まれ、オンまたはオフにすることができます。 画面上ではフレームを表示し、印刷では非表示にすることもできます。

次のプロンプトが表示されます。

1 点目

一連の点を指定して、ワイプアウト オブジェクトのポリゴン上の境界を決定します。

[フレーム(F)]

すべてのワイプアウト オブジェクトのエッジの表示/非表示を指定します。

使用可能なフレーム モード:
  • [表示(ON)]- フレームは表示され、印刷されます。
  • [非表示(OFF] - フレームは表示も印刷もされません。
  • [表示するが印刷しない(D)] - フレームは表示されますが、印刷されません。
[ポリライン(P)]

選択したポリラインからワイプアウト オブジェクトのポリゴン状の境界を決定します。

ポリラインを削除しますか?

ワイプアウト オブジェクトの作成に使用されたポリラインを削除するには、y と入力します。ポリラインを残しておくには、n と入力します。
