非自動調整の 3D 矩形状配列複写または円形状配列複写を作成します。
検索
3DARRAY コマンドの機能は、強化された ARRAY コマンドに置き換えられました。ARRAY コマンドでは、自動調整または非自動調整、2D または 3D、矩形状、パス、円形状の配列を作成できます。3DARRAY の動作は、旧バージョンのままです。
3D 矩形状配列複写では、行と列に加えて、Z 方向のオブジェクト数も指定します。3D 円形状配列複写では、3D 空間内の 2 点を使用して、回転軸を指定します。
選択したセット全体が配列の単体要素として扱われます。
次のプロンプトが表示されます。
オブジェクトを選択
配列複写するオブジェクトを選択します。
[矩形状(R)]
行(X 軸)、列(Y 軸)、段(Z 軸)の配列でオブジェクトを複写します。配列は、行、列、段の数のいずれかが、2 以上でなければなりません。
正の値を入力すると、X、Y、Z 軸の正の方向に配列が作成されます。負の値を入力すると、X、Y、Z 軸の負の方向に配列が作成されます。
- Y 方向の行数 (---)
- Y 軸方向の行数を指定します。
- X 方向の列数 (|||)
- X 軸方向の列数を指定します。
- Z 方向の段数 (...)
- Z 軸方向の段数を指定します。
- Y 方向の間隔 (---)
- Y 軸方向に配列複写するオブジェクトの基点間の距離を指定します。
- X 方向の間隔 (|||)
- X 軸方向に配列複写するオブジェクトの基点間の距離を指定します。
- Z 方向の間隔 (...)
- Z 軸方向に配列複写するオブジェクトの基点間の距離 を指定します。

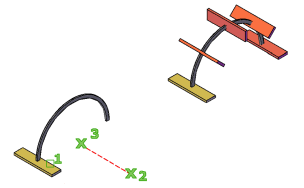

[円形状(P)]
回転軸を中心としてオブジェクトを複写します。角度を指定することによって、回転軸の回りに配列複写するオブジェクト間の距離が決まります。
- 複写の回数
- 配列複写する項目の数を指定します。
- 全体の複写角度
-
配列複写の最初の項目と最後の項目間の角度を指定します。負の値を入力すると、配列複写が時計回りに回転します。
- 複写するオブジェクトを回転させますか?
- 配列複写時に項目を回転するかどうかをコントロールします。
- [はい(Y)]: 回転軸に沿って項目を回転します。
- [いいえ(N)]: 配列複写内のすべてのオブジェクトは、同じ方向を維持します。
- 配列複写の中心点
- 配列複写オブジェクトの中心点を指定します。
- 回転軸の 2 点目
- 中心点から回転軸の方向を設定する 2 番目の点を指定します。
