複雑なハッチング パターンの場合、複数の定義行を含めたり、原点からオフセットされた開始点を使用することができます。
すべてのハッチング パターンが 0,0 という開始点を使用するわけではありません。より複雑なパターンを作成するときは、ハッチング パターンを正しく形成するために、それぞれの線ファミリの次の部分を慎重に指定する必要があります。
- 開始点
- オフセット
- ダッシュ長、ドット、ギャップのパターン
複数の定義行を使用して定義されたハッチング パターンは、各線分セグメントを描画する長さと角度を記述します。次に、ハッチング パターン AR-B816 を記述する定義行を示します。
*AR-B816, 8x16 Block elevation stretcher bond 0, 0,0, 0,8 90, 0,0, 8,8, 8,-8
このパターンでハッチングされた領域は、次のようになります。
例: 逆 U 字パターン
逆 U 字(1 本の線が上向き、1 本の線が横向き、1 本の線が下向き)は、基本単位を繰り返すパターンで、長さが 0.5 単位の線分セグメントとこれに続く幅 0.5 単位のギャップで構成されています。
このパターンでハッチングされた領域は、次のようになります。
このパターンは次のように定義されます。
*IUS, Inverted U's 90, 0,0, 0,1, .5,-.5 0, 0,.5, 0,1, .5,-.5 270, .5,.5, 0,1, .5,-.5

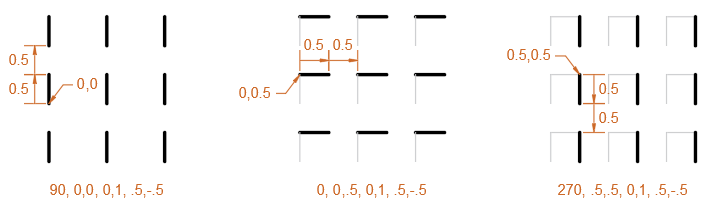

これは、このパターンの描画方法を見て分かるように分解したものです。
- 最初の破線は、原点 0,0 から始まり、90 度の角度で描画される上向きの線を表します。
- 2 番目の破線は原点 0,0.5 から始まり、0 度の角度で描画される水平の線を表します。
- 3 番目の破線は原点 0.5,5.0 から始まり、270 度の角度で描画される下向きの線を表します。パターンの 3 番目の線は、次のように入力することもできます。
90, .5,0, 0,1, .5,-.5
または
270, .5,1, 0,1, -.5,.5
例: 六方星
六方星は、原点から始まり、角度によって指定されたベクトル方向に続く 3 つの破線で作成することができます。
このパターンでハッチングされた領域は、次のようになります。
このパターンは次のように定義されます。
*STARS, Six-pointed star 0, 0,0, 0,.866, .5,-.5 60, 0,0, 0,.866, .5,-.5 120, .25,.433, 0,.866, .5,-.5
注: 0.866 は、60 度の正弦です。
