着側呼び合い矢印

配線回路の配線セグメントに着側信号をアタッチし、発側呼び合い矢印に関連付けます。

渡り配線発側矢印を図面の配線にアタッチした後、着側信号を、配線回路の配線セグメントにアタッチできます。別の回路の発側配線に割り当てた線番を、現在の回路に自動的に引き継ぐことができます。

着側信号をアタッチする

1. [回路図]タブ[配線/線番を挿入]パネル[呼び合い矢印]ドロップダウン[着側矢印]の順にクリックします。 検索
2. プロンプトに対して、次のように操作します。

   着側の配線の終端を選択:

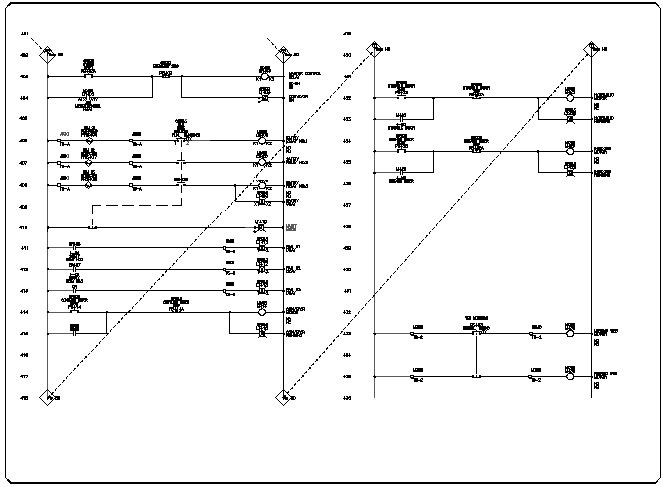

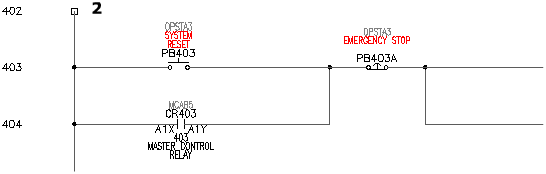

    図面の左側にある回路図で、ライン リファレンス 402 にある母線の終端をクリックします(2)。

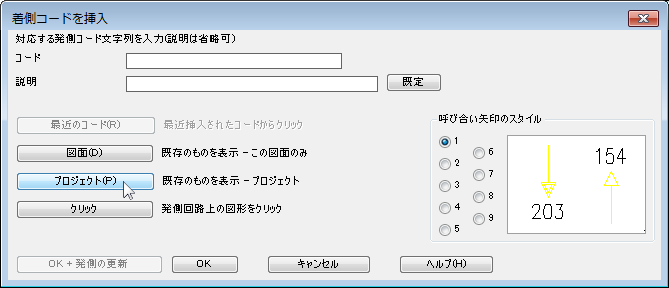

3. [着側コードを挿入]ダイアログ ボックスで、[プロジェクト]をクリックします。

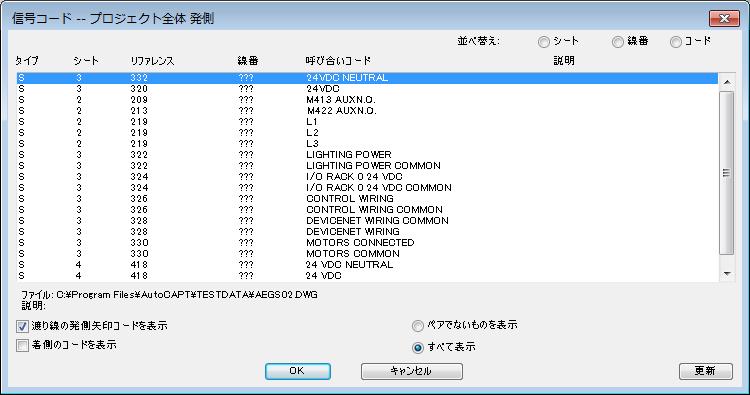

4. [呼び合いコード -- プロジェクト全体 発側]ダイアログ ボックスで、次のように選択します。

5. [OK]をクリックします。
6. [着側コードを挿入]ダイアログ ボックスで、次の項目を確認します。

   コード:  24 VDC

   呼び合い矢印のスタイル:  1

   [OK + 発側の更新]をクリックします。

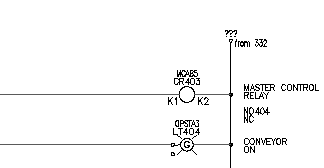

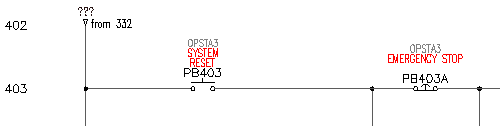

   信号のクロスリファレンスが、図面の母線の上に挿入されます。



発側信号と着側信号を母線にアタッチします。

1. AEGS03.dwg に戻るには

   [プロジェクト]タブ[その他のツール]パネル[前の図面]の順にクリックします。 検索
2. [回路図]タブ[配線/線番を挿入]パネル[呼び合い矢印]ドロップダウン[呼び合い矢印]の順にクリックします。 検索
3. プロンプトに対して、次のように操作します。

   発側配線の終端を選択:

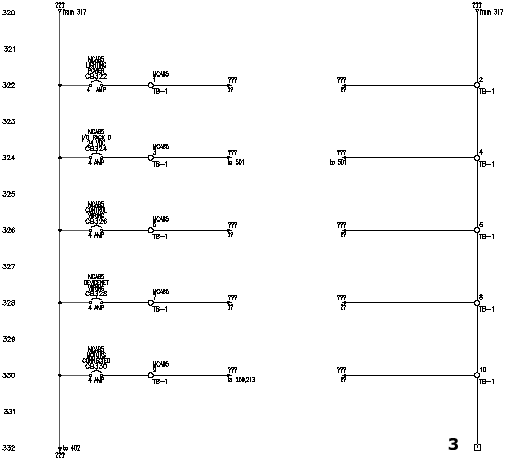

    ライン リファレンス 332 で母線の下を選択します(3)。


4. [呼び合い - 発側コード]ダイアログ ボックスで、次のように指定します。

   コード:  24 VDC NEUTRAL

   [OK]をクリックします。

5. [渡り線発側/着側呼び合い矢印]ダイアログ ボックスで、[いいえ]をクリックします。
   注: 次の図面に信号矢印を挿入するには、[いいえ]をクリックします。現在の図面に信号矢印を挿入するには、[OK]をクリックします。

6. AEGS04.dwg を開くには

   [プロジェクト]タブ[その他のツール]パネル[次の図面]の順にクリックします。 検索
7. [回路図]タブ[配線/線番を挿入]パネル[呼び合い矢印]ドロップダウン[着側矢印]の順にクリックします。 検索
8. プロンプトに対して、次のように操作します。

   着側の配線の終端を選択:

    ライン リファレンス 402 で母線の上を選択します(4)。


9. [着側コードを挿入]ダイアログ ボックスで、[プロジェクト]をクリックします。

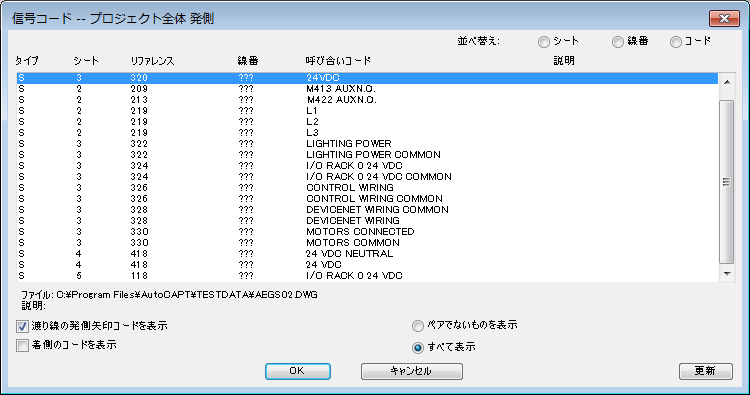

10. [呼び合いコード -- プロジェクト全体 発側]ダイアログ ボックスで、次のように選択します。

11. [OK]をクリックします。
12. [着側コードを挿入]ダイアログ ボックスで、次の項目を確認します。

    コード:  24 VDC NEUTRAL

    呼び合い矢印のスタイル:  1

    [OK + 発側の更新]をクリックします。

    注: 着側の配線画層を変更するかどうか尋ねられたら[はい]をクリックします。

    信号のクロスリファレンスが、図面の母線の上に挿入されます。


13. [回路図]タブ[配線/線番を編集]パネル[呼び合いのパスを表示]の順にクリックします。 検索

    図面で信号の流れを図示するために、一時グラフィックスが使用されます。


    注: 設定できる発側および着側リンクの数は無制限です。1 つの発側回路から、1 つまたは複数の図面上にある複数の着側にジャンプできます。1 つの配線で着側信号と、デイジーチェーン接続された次の着側に接続する発側信号の両方を処理できます。
