概要 - 呼び合い矢印

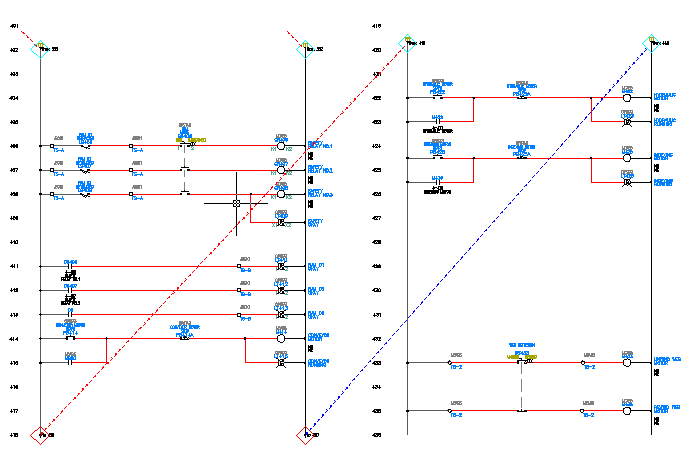

AutoCAD Electrical ツールセットでは、発側、着側に名前が付けられています。発側にする回路を指定し、回路上に発側矢印を挿入して、発側コード名を割り当てます。同じ線番を継続させる回路には、同じ図面上かプロジェクト内の別の図面上であるかにかかわらず、着側矢印を挿入します。着側には、発側に付けたコード名と同じコード名を付けます。AutoCAD Electrical ツールセットは発側のコード名と着側の名前を対応付けて、発側の線番を着側の回路にコピーします。

発側矢印の 1 つで呼び合いコードを更新すると、図面内で同じ呼び合いコードを持つ発側矢印と着側矢印が更新されます。
