ベクトル化ツール(VTool)は、ラスター図形のベクトル化処理の一部を自動化します。各ツールは、特定のラスター ジオメトリ タイプに応じて図形をベクトル化します(フォロー機能)。
ベクトル化ツールには、次の 3 つのフォロー機能があります。
- ポリライン フォロー: ラスター ポリラインを AutoCAD ポリラインに変換します。
- 等高線フォロー: ラスター等高線を AutoCAD 等高線オブジェクトまたは高度付きポリラインに変換します。等高線が完成すると、等高線フォローは高度データの入力を求めるプロンプトを表示します。
- 3D ポリライン フォロー: 定義したフェンスまたは既存のベクトル ポリラインをトレースし、ラスター図形と交差する各点(ラスター交点)で高度データの入力を求めるプロンプトを表示します。作成される AutoCAD 3D ポリラインは、交差するラスター等高線の高度を表します。
等高線フォローを使用して等高線をベクトル化し、また VTEXT[ベクトル文字記入]コマンドを使用して関連する文字ラベルを変換できます。
 |
 |
 |

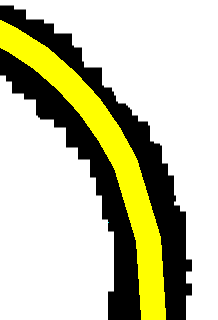

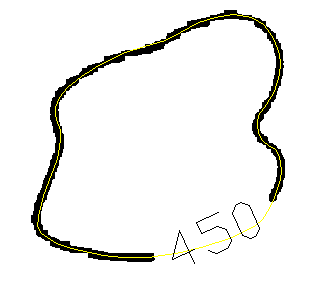

| 等高線フォローで等高線をベクトル化 | 新しいベクトルのビューを拡大 | VTEXT[ベクトル文字記入]で文字をベクトル化 |
