AutoCAD Raster Design toolset ラスター データの編集と管理を行うことができます。ラスター データは、イメージを構成する一連のドットまたはピクセルです。このタイプのデータは、用紙上の図面、青焼き図面、または写真をスキャンした場合に生成されます。
| モノクロ | 通常黒と白の 2 色の描線で、バイナリともいいます。 |
| グレースケール | モノクロ写真をスキャンした場合と同様の、明るさの異なる各種のグレーで構成されたイメージです。 |
| カラー | カラーの航空写真のような、複数の色で構成されたイメージです |
一方、ベクトル データは、線分、円弧などの AutoCAD オブジェクトを生成する幾何学的な数式表現です。一般的に、ベクトル データは、正確な幾何学的図形を定義する点で構成されます。AutoCAD で作成するオブジェクトはこのデータ形式で保存されます。

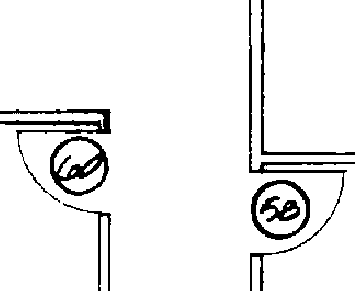

 ラスター |
 ベクトル |
AutoCAD Raster Design toolsetを使用しないで·AutoCAD·を使用する場合にも、ラスター イメージを図面に挿入したり、位置や尺度を変更したり、明るさやコントラストなどのイメージ表示値を変更することができます。しかし、次のようなことを実行する場合は、AutoCAD Raster Design toolsetのようなラスター編集プログラムが必要です。
- イメージのラスター データを編集して保存する。
- 配置設定データが含まれるイメージを図面に挿入する。
- イメージを別の形式で保存する。
- イメージを書き出して、イメージの配置設定ファイルを作成する。
AutoCAD Raster Design toolset では、イメージ フレームは AutoCAD オブジェクトとして扱われるので、フレームが置かれる画層を割り当てたり、色を変更することができます。
このマニュアルでは、モノクロ ラスター イメージを構成している線分、円弧、円、文字列などに対し、「ラスター図形」という用語を使用します。
ラスター図形
ラスター図形をベクトルに変換すると、図面を簡単に修正することができ、プロジェクトの全体的なファイル サイズを小さくすることができます。変換後に、ベクトル図形を AutoCAD コマンドを使用して編集することができます。ラスターからベクトルに変換するには、AutoCAD Raster Design toolsetのベクトル化ツール(VTool)を使用できます。
[ラスター図形処理](REM)コマンドを使用して、ラスター図形と領域をベクトルと同様の精度で編集できます。ラスター領域やラスター図形の選択セットを作成し、標準的な AutoCAD コマンドを使用して、その選択セットを移動、複写、削除することができます。
