REM オブジェクトを使用して、イメージからラスター データを削除できます。
まず、次のいずれかの方法で、ラスター データを REM オブジェクトに変換します。
- 個々の線分、円、円を REM プリミティブに変換する。詳細は、REM プリミティブ オブジェクトを定義するを参照してください。
- 長方形、円、またはポリゴンでラスター データを定義できる場合は、REM 領域を作成する。詳細は、REM 領域オブジェクトを定義するを参照してください。
- 領域内の一連のラスター図形(線分、円、円弧、ポリゴン)や、互いに接続されている複数の図形を削除する場合は、REM 拡張モノクロ領域を作成する。詳細は、REM 拡張モノクロ領域を定義するを参照してください。
次に、REM オブジェクトを削除します。
他のラスター オブジェクトと重なっているプリミティブ オブジェクトや拡張モノクロ領域オブジェクトを選択して削除すると、AutoCAD Raster Design toolset によって交差部分が補正されます。

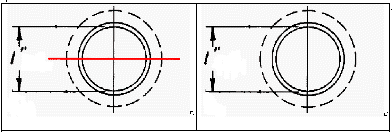

次の左図には REM 線分プリミティブを赤で示しています。右図は、プリミティブ線分を削除した後のイメージを示しています。円と線分の完全性は維持されています。
また、REM 削除コマンドを使用して、ラスター プリミティブを削除することもできます。詳細は、REM コマンドを使用してラスター図形を削除するを参照してください。
