ミニ チュートリアル: REM を使用して編集する

この練習では、REM コマンドを使用して図面をクリーンアップします。

注: スタートアップ ガイドのサンプル ファイルは、https://www.autodesk.com/raster_design_getting_started_guide からダウンロードできます。サンプル ファイルをワークステーションにダウンロードして展開し、この練習で使用してください。

REM オブジェクトを使用して図面を編集するには
1	サンプル ファイル LiveView_REM.dwg を開きます。 建物の左上隅を拡大ズームします。左上の窓 1 をテンプレートに使用して、窓 2 を置き換えます。

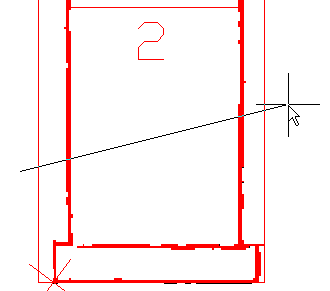

2	リボンの[ラスター ツール]タブ [REM]パネル [拡張領域]ドロップダウン メニュー [接続フェンス]をクリックします。窓 2 の下半分にフェンスを作図して、右クリックし、[Enter]をクリックします。 フェンスを横切る 2 本の線分にすべての線分が接続されるため、窓の完全な輪郭が REM 領域に変換されます。

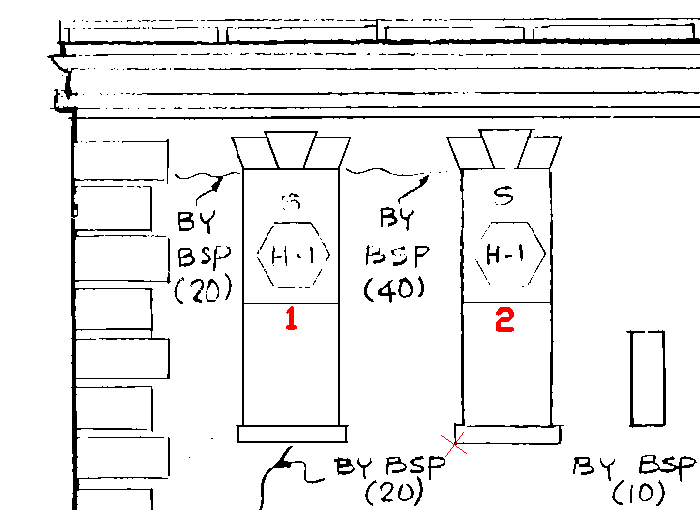

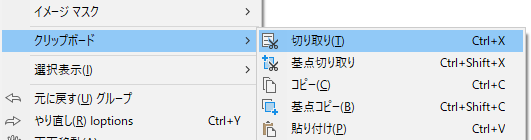

3	REM 領域の境界を選択し、右クリックして[クリップボード] [切り取り]を選択します。 窓の輪郭が削除され、左下隅に記された赤い X が残ります。

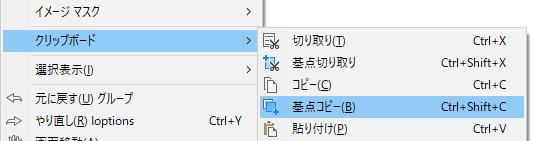

4	別の接続フェンスを使用して、窓 1 に拡張モノクロ領域を作成します。 REM 領域を選択し、右クリックして[クリップボード] [基点コピー]を選択します。
5	窓 1 の左下隅をクリックして基点を指定し、右クリックして[クリップボード] [貼り付け]をクリックします。 窓 2 の赤い X にカーソルを合わせ、クリックして REM 窓を適切な位置に貼り付けます。
6	REM 窓 2 をクリックし、リボンの[ラスター ツール]タブ [REM]パネル [ラスター イメージに合成]をクリックします。 REM 窓 2 がラスターに変換されます。 注: 窓 1 から REM 領域を除去するには、REM 領域を選択して右クリックし、[選択解除]を選択します。 続きの練習: REM 窓をコピーして、窓 1 と窓 2 の下にある 2 つの窓を置き換えます。
