ラスター図形にスナップする

ラスター スナップ モードを使用して、モノクロ ラスター図形上の正確な位置を簡単に指定することができます。ラスター スナップ モードは、ベクトル オブジェクトではなく、ラスター図形にスナップする以外は、AutoCADの オブジェクト スナップ モードと同じです。

ラスター スナップは、次のような場合に便利です。

• ベクトル化ツール(VTool)を使用してラスター 図形をトレースする
• 消しゴムで消す、またはクロップするラスター図形を選択する
• ラスター図形処理(REM)コマンドで編集するラスター図形を選択する

注: ラスター スナップは、モノクロ イメージでのみ使用できます。

ラスター スナップがオン(有効)のとき、スナップ ウィンドウが AutoCAD カーソルの回りに表示されます。スナップ ウィンドウは、スナップできる点の上にクロスヘアを表示します。カーソルが終点、コーナー、その他の点にスナップするかどうかを管理するために、1 つまたは複数のモードが選択できます。

リボンの[ラスター ツール]タブの[スナップ]パネルで、[ラスター スナップ]のオン/オフを切り替えることができます。

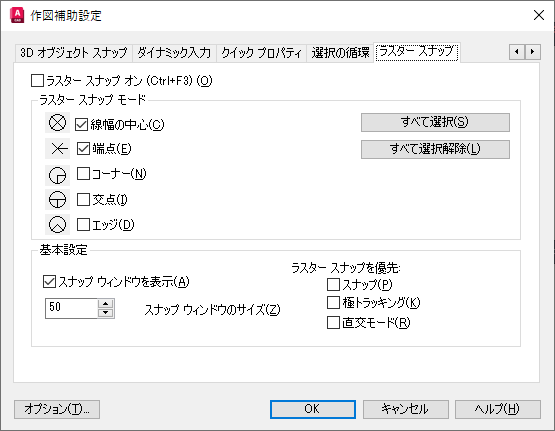

ラスター スナップのオプションにアクセスするには

1. 次のいずれかの操作を行います。
   • リボンの[ラスター ツール]タブ [スナップ]パネル ダイアログ ボックス ランチャー()をクリックします。
   • コマンド プロンプトに対して、isnap と入力します。
