Storm Sewers と Autodesk Civil 3D 間でデータの読み込みと書き出しを行う場合、既定のパーツ照合について制限があります。
Storm Sewers では、7 つの長方形ます構造物があります(集排水口は含まれません)。Autodesk Civil 3D では、長方形ます構造物は 5 つのみです。Storm Sewers では、7 つの円柱ます構造物があります。Autodesk Civil 3D では、10 の円柱ます構造物があります。
ベスト プラクティスは Storm Sewers Project (stm ファイル)で使用されている接続位置のタイプが何かを判別し、パーツ照合の既定をセットアップして次のことが確実になるようにします。
- Storm Sewer の各使用パーツは、[読み込み]タブの独自の Autodesk Civil 3D パーツ ファミリと照合されます。
- STM ファイル内に存在する Storm Sewer パーツと照合されるこれらの Autodesk Civil 3D パーツ ファミリはそれぞれ、[書き出し]タブの適切な Storm Sewer パーツに対応します。
Autodesk Civil 3D 図面テンプレートには、提示された次の照合設定が含まれています。

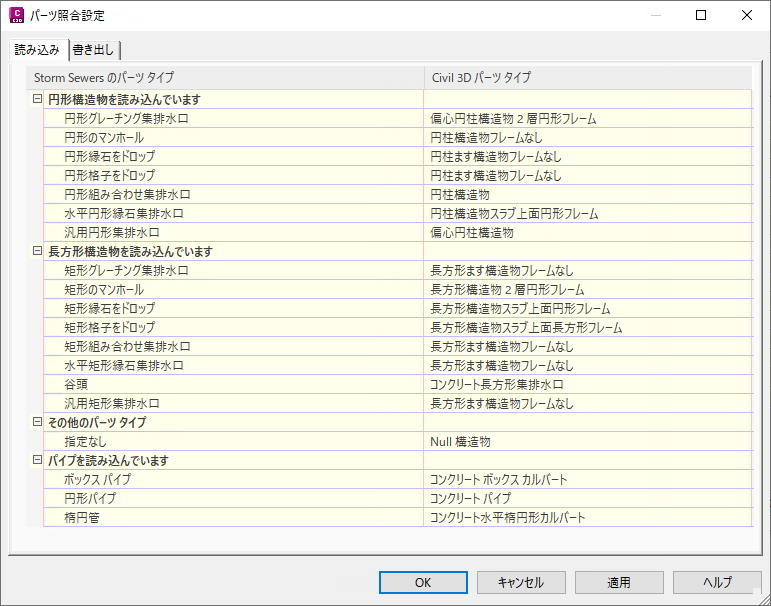

読み込みの設定:

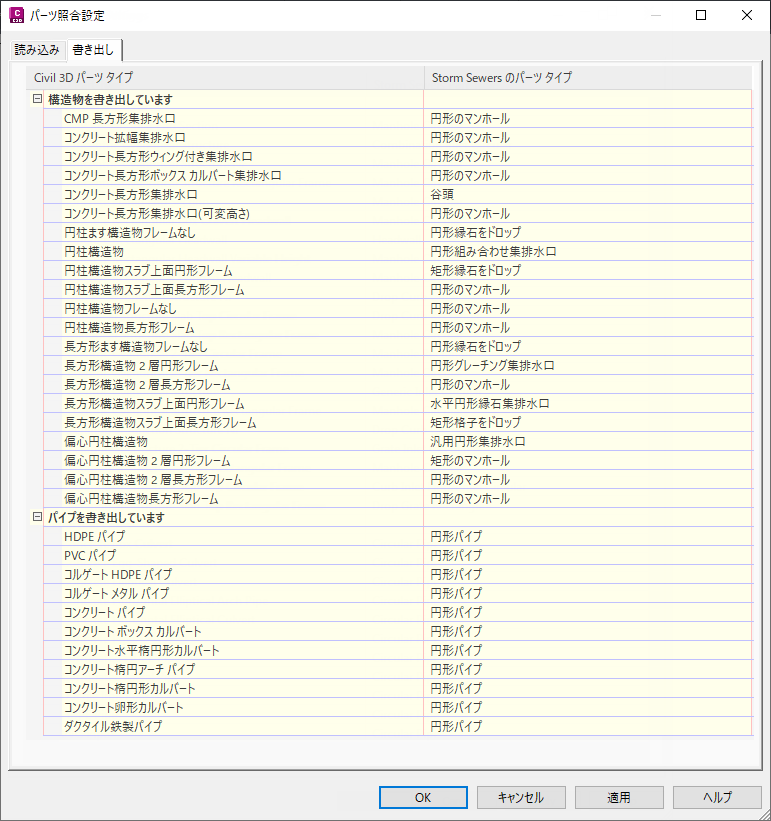

書き出しの設定
