SimpleTunnel は、単純なトンネルまたはボックス カルバートのサブアセンブリです。ユーザ指定の高さ、幅、マテリアルの厚みを使用します。
アタッチメント
アタッチメント ポイントは、トンネルの前のリンクの最高点です。

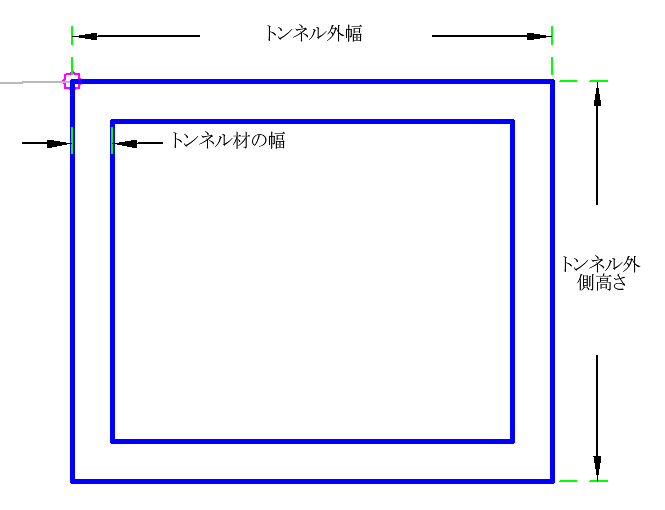

入力パラメータ
注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| トンネル材の幅 | トンネルの壁、床、天井の幅。 | 数値、正 |
1 ft 0.3 m |
| トンネル外側高さ | トンネルの外側の高さ。 | 数値、正 |
10 ft 3 m |
| トンネル外幅 | トンネルの外側の幅。 | 数値、正 |
12 ft 3.5 m |
ターゲット パラメータ
なし。
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし。
動作
入力されたパラメータから、ポイント、リンク、シェイプが作成されます。
レイアウト モードの操作
レイアウト モードの場合、このサブアセンブリはトンネルで構成されるリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | Top、TopInsideTunnel | トンネル外壁内側上端 |
| P2 | Top、TopOutsideTunnel | トンネル外壁外側上端 |
| P3 | Datum、BottomOutsideTunnel | トンネル外壁外側下端 |
| P4 | Top、BottomInsideTunnel | トンネル外壁内側下端 |
| P5 | TunnelInsideWall_TopIn | トンネル内壁内側上端 |
| P6 | TunnelInsideWall_TopOut | トンネル内壁外側上端 |
| P7 | TunnelInsideWall_BottomIn | トンネル内壁内側下端 |
| P8 | TunnelInsideWall_BottomOut | トンネル内壁外側下端 |
| L2 ～ L4 | Datum | |
| L5 | TopInnerWall | 内壁上面 |
| L6 | InnerWallInside | 内壁内側面 |
| L7 | InnerWallOutside | 内壁外側面 |
| L8 | BottomInnerWall | 内壁底面 |
| L9 | AttachPoint | アタッチ ポイント |
| S1 | MaterialRemoved | 削除材 |
| S2 | TunnelMaterial | トンネル材 |

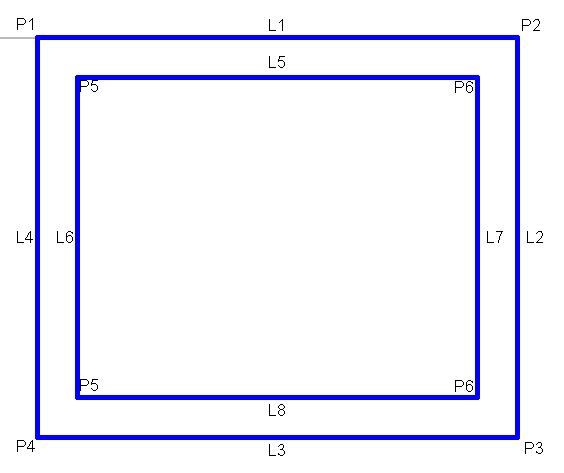

コード図
