SimpleTunnelOpenBottom は、底面を持たない単純なトンネルのサブアセンブリです。ユーザ指定の高さ、幅、マテリアルの厚みを使用します。
アタッチメント
アタッチメント ポイントの位置はトンネルの底面中央です。

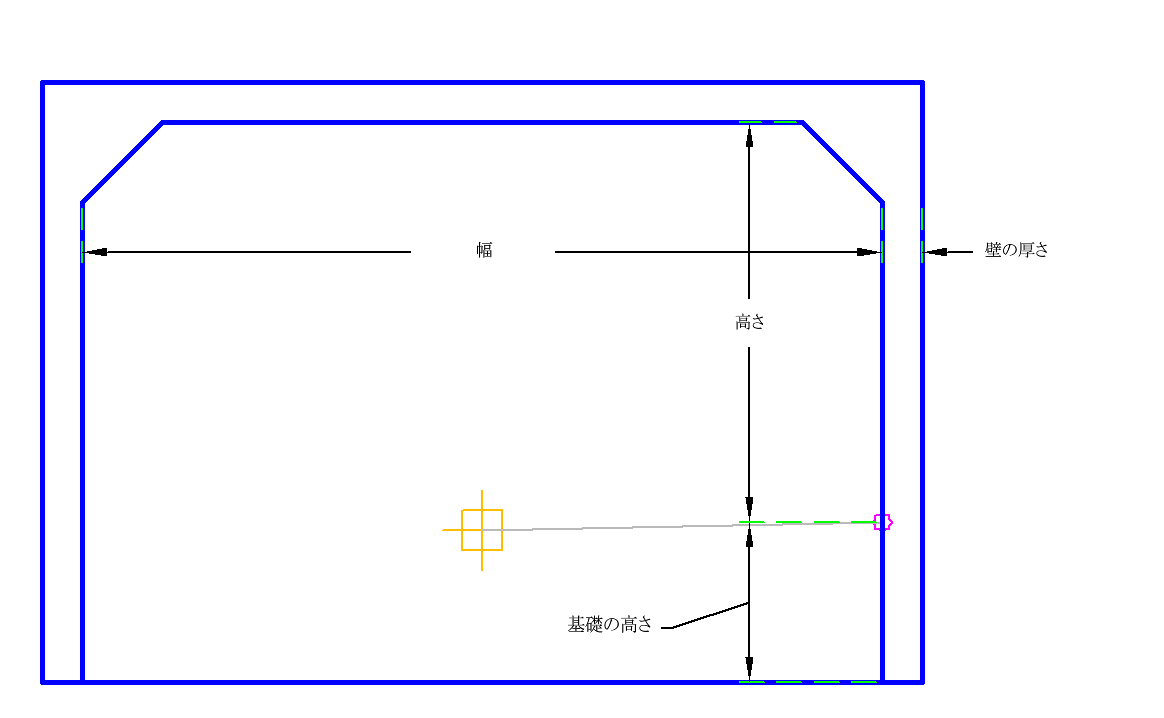

入力パラメータ
注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| トンネル内幅 | トンネルの内幅 | 数値、正 |
10 ft 3 m |
| トンネルの高さ | トンネル内側高さ | 数値、正 |
5 ft 1.5 m |
| 壁の厚さ | トンネルの壁と天井の幅 | 数値、正 |
0.5 ft .15 m |
| シェイプ名 | トンネルのシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | Tunnel |
| トンネル天井リンク | 天井のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | TunnelCeiling |
| トンネル内壁リンク | 内壁のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | TunnelInsideWall |
| トンネル上面リンク | 上面のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | TunnelTop |
| トンネル外壁リンク | 外壁のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | TunnelOutsideWall |
| 基礎の高さ | トンネルの床面以下に沈むトンネルの壁の深さ | 数値、正 |
5 ft 1.5 m |
| トンネル上面右端コード | 上面右端に割り当てられるコードのリスト | カンマ区切り文字列 | TunnelTopRight |
| トンネル上面左端コード | 上面左端に割り当てられるコードのリスト | カンマ区切り文字列 | TunnelTopLeft |
ターゲット パラメータ
なし。
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし。
動作
ポイント、リンク、シェイプは、入力されたパラメータから作成されます。
レイアウト モードの操作
レイアウト モードの場合、このサブアセンブリはトンネルで構成されるリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | InnerWallMidHeightRight | |
| P2 | TunnelInsideWall_Right_Hinge2 | |
| P3 | TunnelInsideWall_Top_Left | |
| P4 | InnerWallMidHeightLeft | |
| P5 | Datum、BottomWallOutside | |
| P6 | TunnelTopLeft、Top | |
| P7 | TunnelTopRight、Top | |
| P9 | Datum | |
| P12 | TunnelInsideWall_Top_Right | |
| P13 | TunnelInsideWall_Left_Hinge1 | |
| L1 | TunnelInsideWall | |
| L2、L13、L14 | TunnelCeiling | |
| L3、L9、L12 | TunnelInsideWall | |
| L4、L11、L15 | Datum | |
| L5、L10 | TunnelOutsideWall | |
| L6 | TunnelTop | |
| L12 | TunnelInsideWall | |
| S1 | Tunnel | |
| S2 | Removal |

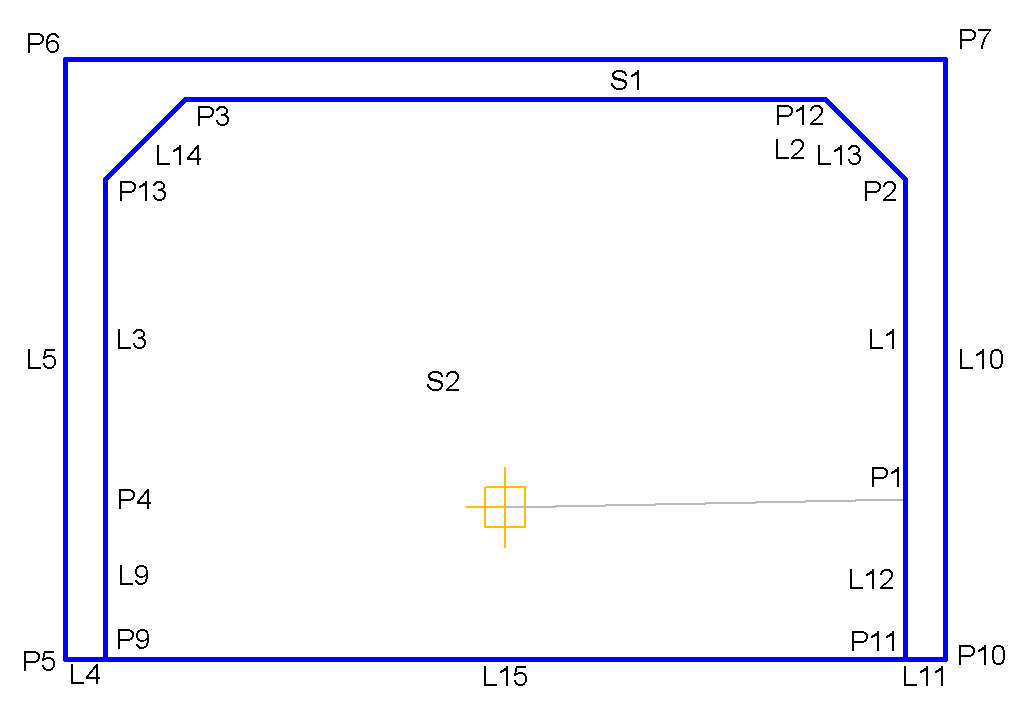

コード図
