このサブアセンブリは、路盤のある底面に勾配がついた街渠のリンクを挿入します。
シェイプの寸法は、ユーザ定義の入力パラメータによって制御されます。
アタッチメント
アタッチメント ポイントは、側溝のフランジ ポイントまたは縁石の背面にあります。
入力パラメータ
注: 路盤の寸法は、メートルまたはフィート単位です。縁石および側溝の寸法は、ミリメートルまたはインチで指定してください。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|
作成方向 |
サブアセンブリをアタッチメント ポイントの右側と左側のどちらに挿入するか指定します。 |
左側/右側 |
右側 |
|
挿入点 |
街渠の挿入ポイントを[側溝の端]または[縁石の背面]に指定します。 |
ブール演算 |
側溝の端 |
|
側溝勾配の方法 |
側溝の勾配を入力する方法を指定します。 |
選択リスト |
外側車線勾配 |
|
側溝の勾配 |
固定側溝勾配を指定します。 |
数値 |
- 2% |
| 側溝勾配方向 | 側溝の勾配がクラウンから離れるか、クラウンに近づくかを指定します。 | 選択リスト | クラウンから離れる |
|
路盤の深さ |
フランジ ポイントにおける路盤の深さ。路盤がない場合は、ゼロを指定します。 |
数値、正 |
0.450 m 1.5 ft |
|
路盤の延長 |
縁石の背面を超える路盤の延長幅。路盤を縁石の背面で終了する場合は、ゼロを指定します。 |
数値、正 |
0.3 m 1 ft |
|
路盤勾配の方法 |
路盤層で外側車線の横断勾配摺り付け勾配を使用するか、または % 勾配値を設定するかを選択します。 |
選択リスト |
外側車線勾配 |
|
路盤の % 勾配 |
路盤層の % 勾配[SE を使用]が[はい]に設定されている場合には使用されません。 |
数値 |
-2 (%) |
|
寸法 A |
フランジ ポイントにおける側溝の深さ |
数値、正、 ゼロ以外 |
150 mm 6 in |
|
寸法 B |
側溝のフランジ ポイントからフローラインまでの幅 |
数値、正、 ゼロ以外 |
610 mm 24 in |
|
寸法 C |
側溝のフランジ ポイントから側溝のフローラインまで、および側溝のフローラインから側溝の上面までの深さ |
数値、正、 ゼロ以外 |
100 mm 4 in |
|
寸法 D |
側溝のフローラインから縁石の上面までの幅 |
数値、正、 ゼロ以外 |
225 mm 9 in |
|
寸法 E |
縁石上面の内端から縁石の背面までの幅 |
数値、正、 ゼロ以外 |
75 mm 3 in |
|
寸法 F |
縁石の背面の高さ |
数値、正、 ゼロ以外 |
300 mm 12 in |
動作

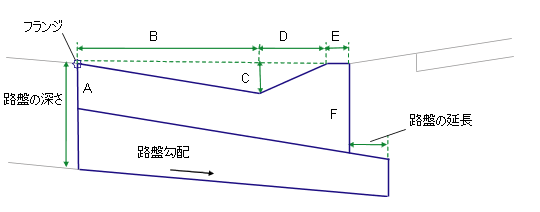

[寸法 A]～[寸法 F]で指定した入力パラメータ寸法に基づいて、縁石および側溝のリンクが挿入されます。寸法には、すべてゼロ以外の正の値を指定する必要があります。路盤深さにゼロ以外の値を指定すると、[路盤の延長]で指定した幅だけ、縁石の背面から路盤層が延長されます。次の図で示すように、路盤層が縁石背面の下端で閉じられます。
アタッチメント ポイントを(a)側溝の内側の端(縁)または(b)縁石の背面に配置して、簡単な街渠のシェイプを作成します。縁石面には、傾斜が付くように、一定の少しの幅が追加されます。
ターゲット パラメータ
このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
ターゲット パラメータ: なし
出力パラメータ
| パラメータ | 説明 | タイプ |
|---|---|---|
|
横断勾配擦り付け回転軸 |
サブアセンブリが回転軸の計算をサポートするかどうかが示されます。パラメータの説明を表示するには、プロパティ ウィンドウで、パラメータにカーソルを合わせます。 詳細は、「横断勾配摺り付け中の縦断勾配線の調整」を参照してください。 |
静的(説明) |
横断勾配摺り付け回転軸サポート
[側溝勾配方向]が[クラウンから離れる]に設定されている場合、側溝の勾配は、横断勾配摺り付け勾配の反対側になります。[側溝勾配方向]が[クラウンに向かう]に設定されている場合、側溝の勾配は逆になります。
レイアウト モードの動作
レイアウト モードの場合、このサブアセンブリは指定された入力パラメータに基づき、縁石および側溝コンポーネントを表示します。[SE を使用]パラメータが[はい]に設定されている場合、路盤層は -2% の勾配で挿入されます。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント/リンク |
コード |
説明 |
|---|---|---|
|
P1 |
Flange |
側溝のフランジ ポイント |
|
P2 |
Flowline_Gutter |
側溝のフローライン ポイント |
|
P3 |
TopCurb |
縁石の上面 |
|
P4 |
BackCurb |
縁石の背面 |
|
L1 ～ L3 |
Top、 Curb |
縁石および側溝の表層 |
|
L7 |
SubBase Datum |
|
|
S1 |
Curb |
縁石および側溝のコンクリート部 |
|
S2 |
SubBase |

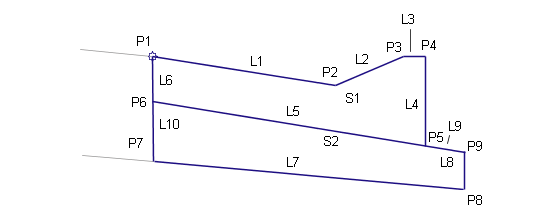

コード図
