VegetatedSwale

アタッチメント

アタッチメントポイントは、植生の排水溝の中央上部にあります。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

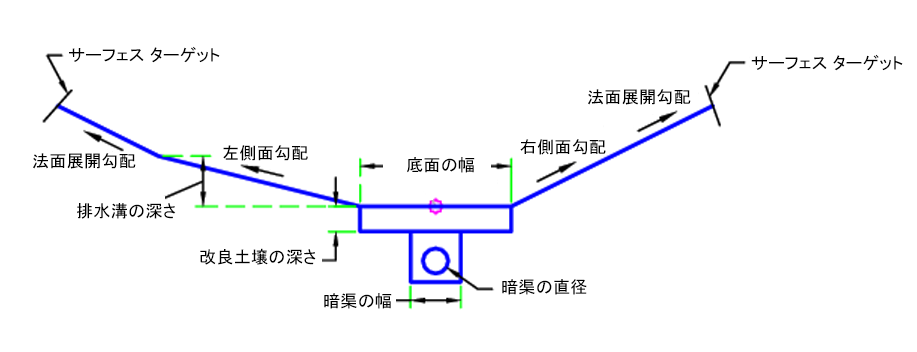

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
底面の幅	排水溝下部の幅	数値、正	3
改良土壌を含める	排水溝の下に改良土壌を含めます	はい/いいえ	はい
法面展開勾配	法面展開勾配	数値、正	2 ( : 1 )
改良土壌の深さ	改良土壌の深さ	数値、正	0.5 ft 0.15 m
暗渠の直径	暗渠の直径	数値、正	0.5 ft 0.15 m
暗渠の深さ	暗渠の深さ	数値、正	1 ft 0.30 m
暗渠の幅	暗渠の幅	数値、正	1 ft 0.30 m
暗渠を含める	暗渠を含める	はい/いいえ	はい
排水溝の深さ	排水溝の深さ	数値、正	1 ft 0.30 m
左側面勾配	左側面勾配	数値、正	4 ( : 1 )
右側面勾配	右側面勾配	数値、正	2 ( : 1 )

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
サーフェスターゲット	法面展開サーフェスの名前。ターゲットとして使用できるオブジェクトタイプはサーフェスです。	オプション

なし。

なし

アタッチメントポイントから開始し、入力パラメータを使用して排水溝を作成します。サーフェスターゲットが設定されている場合は、法面展開サーフェスが配置されます(切土の場合のみ)。[暗渠を含める]が[はい]に設定されている場合は、暗渠が作成されます。

レイアウトモードの場合、植生の排水溝が作成されます。

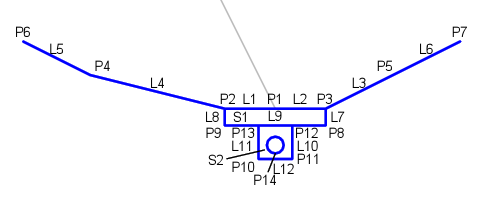

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
