実習 6: スタック縦断ビューを作成する

この実習では、中心線縦断、左オフセット縦断、および右オフセット縦断を含む一連の 3 つの縦断ビューを作成します。

スタック縦断ビューは、関連する縦断のコレクションです。各縦断は、垂直に配置された個別の縦断ビューに描画されます。各縦断を独自の縦断ビュー グリッドに表示すると、各縦断に注釈を付けるスペースを広げることができます。

この実習は、「実習 5: 複数の縦断ビューを作成する」から継続しています。

スタック縦断ビューを作成する

  1. チュートリアル図面フォルダにある Profile-5F.dwg を開きます。

    この図面には、現況地盤サーフェス、複数の線形、および 1 つの縦断ビューが含まれています。縦断ビューには、サイトの西側に沿って北から南に延びる線形の中心線の縦断、舗装の右端の縦断、および舗装の左端の縦断が含まれています。縦断ビューに縦断が混み合っているため、一連のスタック縦断ビューを作成して、縦断が明確に表示されるようにし、注釈を付けるのに十分なスペースを確保します。

  2. [ホーム]タブ [縦断ビューと横断ビュー]パネル [縦断ビュー]ドロップダウン [縦断ビューを作成] 検索 の順にクリックします。
  3. [縦断ビューを作成]ウィザードの[一般]ページで、次のパラメータを指定します。
    • [線形を選択]: North-South Road
    • [縦断ビューを垂直にスタックしてオフセット縦断を表示]: オン

      ページ下部のグラフィックの色が変わり、このオプションがアクティブになっていることを示します。

    注:

    このページの[縦断ビュー スタイル]の設定は使用しません。スタック内の縦断ビューごとに個別のスタイルを割り当てます。

  4. [縦断ビューを作成]ウィザードの左側で、[スタック縦断]をクリックします。
  5. [スタック縦断]ページで、次のパラメータを指定します。
    • [スタック ビューの数]: 3
    • [ビューの間隔]: 0
      注:

      [ビューの間隔]の値は、図面の単位で測定されます。正の値を指定すると、縦断ビュー グリッド間のスペースが大きくなります。負の値を指定すると、縦断ビュー グリッドが重なります。

    • [上部のビュー スタイル]: Stacked - Top
    • [中央のビュー スタイル]: Stacked - Middle
    • [下部のビュー スタイル]: Stacked - Bottom
  6. [次へ]をクリックします。
  7. [縦断表示オプション]ページの[オプションを指定するスタック ビューの選択]リストで、[中央図]を選択します。
    注:

    このリストに表示されるビューの数は、手順 5 で[スタック ビューの数]に指定した値によって決まります。

  8. [縦断表示オプションの指定]テーブルで、次の縦断の[描画]チェック ボックスをオンにします。
    • EG Centerline
    • [中心線]
  9. [オプションを指定するスタック ビューの選択]リストで、[平面図]を選択します。
  10. [縦断表示オプションの指定]テーブルで、次の縦断の[描画]チェック ボックスをオンにします。
    • EG Left Offset
    • EOP Left
  11. [オプションを指定するスタック ビューの選択]リストで、[下面図]を選択します。
  12. [縦断表示オプションの指定]テーブルで、次の縦断の[描画]チェック ボックスをオンにします。
    • EG Right Offset
    • EOP Right
  13. [次へ]をクリックします。
  14. [パイプ ネットワーク表示]ページの[オプションを指定するスタック ビューの選択]リストで、[下面図]を選択します。

    大半のパイプ ネットワークは、線形の右側にあります。したがって、舗装の右端の縦断(EOP Right)を表示する縦断ビューに、パイプ ネットワーク コンポーネントが表示されるように指定します。

  15. [縦断ビューで描画するパイプ ネットワークを選択]領域で、[選択]チェック ボックスをオンにします。
  16. [名前]列で、Network - (1) パイプ ネットワークを展開します。
  17. 次のパーツのチェック ボックスをオフにします。
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)

    これらのパーツは、West-East 線形に沿ったパイプ ネットワークの分岐です。

  18. [オプションを指定するスタック ビューの選択]リストで、[中央図]を選択します。
  19. [縦断ビューで描画するパイプ ネットワークを選択]領域で、[選択]チェック ボックスをオンにします。
  20. 次のパーツのチェック ボックスをすべてオフにします。
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)
  21. [オプションを指定するスタック ビューの選択]リストで、[平面図]を選択します。
  22. [縦断ビューで描画するパイプ ネットワークを選択]領域で、[選択]チェック ボックスをオンにします。
  23. 次のパーツのチェック ボックスをすべてオフにします。
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)
  24. [縦断ビューを作成]をクリックします。
  25. 図面内でサーフェスの右側の何も描画されていない領域に画面移動します。クリックして縦断ビューを配置します
  26. [ツールスペース]の[プロスペクター]タブで、[線形] [Road: North-South] [縦断ビュー]コレクションの順に展開します。

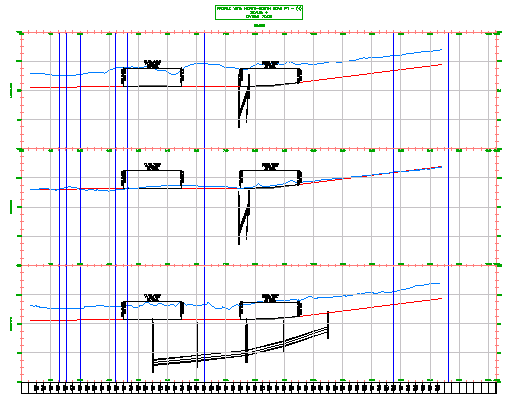

    3 つの個別の縦断ビューが作成されていることに注目してください。

次のチュートリアルを続けるには、「チュートリアル: 帯を使用する」へ進みます。
