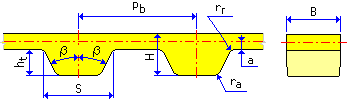

台形歯付きベルト
|
対称両面歯 |
交互両面歯 |
|
|
|
ピッチ ベルト長さは
L = z p b で求められます。
角形歯プーリ
プーリ外径は次のようにして求められます。
|
フランジなしプーリ |
フランジ付きプーリ |
フランジ詳細 |
|
|
|
|
平プーリ
使用される変数の意味:
|
z |
指定プーリの歯数/ベルトの歯数[-] |
|
p b |
円ピッチ[m] |
|
a |
ピッチ線オフセット[m] |
