拘束状態が、アセンブリ ブラウザで
、
、または
として既定で表示され、3 つの状態のいずれかを示します。
- 完全拘束: 黒のドットは、コンポーネントが完全に拘束されていることを示します。
-
不完全拘束: 白のドットは、コンポーネントが完全には拘束されておらず、注意が必要であることを示します。解決するには、まず[拘束を編集]ダイアログ ボックスを開いて問題を特定します。
- 不明: 破線は、コンポーネントの拘束状態が不明であることを示します。この状態を解決するには、アセンブリを再作成します(リボンの[ツール]タブ
[管理]タブ [更新]パネル [フィーチャ再構築]
)。

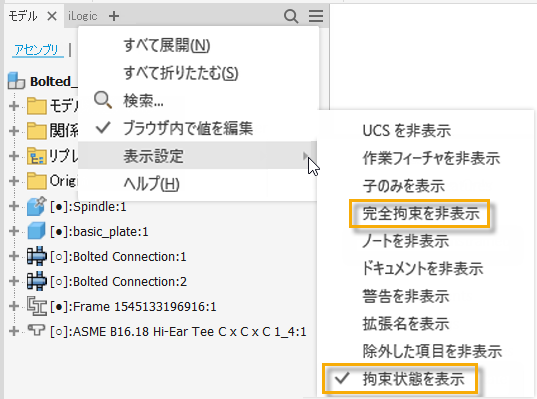

[表示設定]メニュー オプションを使用すると、次の操作を実行できます。
- [完全拘束を非表示]: 拘束の問題があるコンポーネントのみを表示します。
- [拘束状態を表示]: すべての拘束状態を表示します(、、および )。
設定[ブラウザに拘束状態を表示]を[ツール] [管理] [ドキュメントの設定] [モデリング]タブから使用することもできます。既定では、この設定は有効になっています。
