シミュレーションを実行する前に、メッシュが最新であることを確認し、モデルのジオメトリ フィーチャを基準にメッシュを表示する必要があります。
小さなギャップ、オーバーラップ、オーバーハングなど、モデルで見落とされがちな完全性のエラーが原因で、メッシュの作成で問題が生じることがあります。その場合は、問題のあるジオメトリ フィーチャを再作成するか修正します。
一部のばねのモデルは、長いらせんの面を、軸を含む切断面で分割してからメッシュを適用します。
モデルが非常に複雑で、ジオメトリの単一性がある場合は、複雑性の低い複数のパーツにモデル分割することで、個別にメッシュを作成できます。これらのパーツの間に接触を使用して接着することで、これらのコンポーネントが 1 つのパーツとして機能するようにできます。
単純化できない問題が懸念される領域には精細なメッシュを使用してください。特定の面やエッジに対するグローバル メッシュの寸法やローカル メッシュの寸法を縮小することは、適切なメッシュ作成に役立ちます。
[メッシュ]パネルを選択し、[メッシュ表示]
の順にクリックします。 メッシュがモデル ジオメトリ上のオーバーレイとして生成されます。メッシュの数、ノード、および要素は、グラフィックス画面の隅に表示されます。シミュレーション結果も表示する場合には、ノードと要素の数の表示設定もカラーバー情報と共に管理します。したがって、結果が表示されるときに、カラーバーの表示設定がオフの場合、ノードと要素の数も表示されません。
既定のメッシュを適用してシミュレーションに進むか、メッシュ設定を調整するか、ローカル メッシュ コントロールを使用することができます。

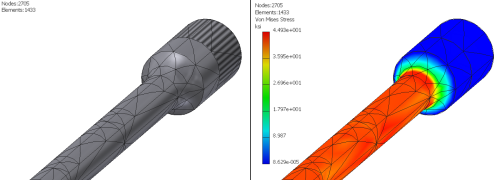

また、[メッシュ表示]を使用して、シミュレーション結果の上にメッシュをオーバーレイすることで、メッシュの要素に関連する応用集中を確認できます。
メッシュ設定は、シミュレーションごとに指定し、コンポーネントにグローバルに適用されます。パラメトリック寸法シミュレーションの場合、1 つのメッシュ設定がすべてのパラメータ範囲に適用されます。
[メッシュ]パネルの順にクリックし、[メッシュ設定]
をクリックします。 既定: 0.1
推奨: 0.1 ~ 0.05
既定: 0.2
既定: 1.5
推奨: 1.5 ~ 3.0
既定: 60 度
推奨: 30 ~ 60 度

通常のメッシュ サイズでは、面が小さかったり複雑な場合、詳細な情報を十分に得られないことがあります。メッシュ サイズを手動で調整すると、ローカル領域または接触領域で応力の結果を手動で改善できます。
をクリックします。
応用集中が確認された場合は、シミュレーションのメッシュの精細度を若干高くすることを検討してください。メッシュ パラメータはすべてのコンポーネントとモデル フィーチャに適用されます。
