パーツの機能強化

パーツ環境に対する最新の機能強化を確認してください。

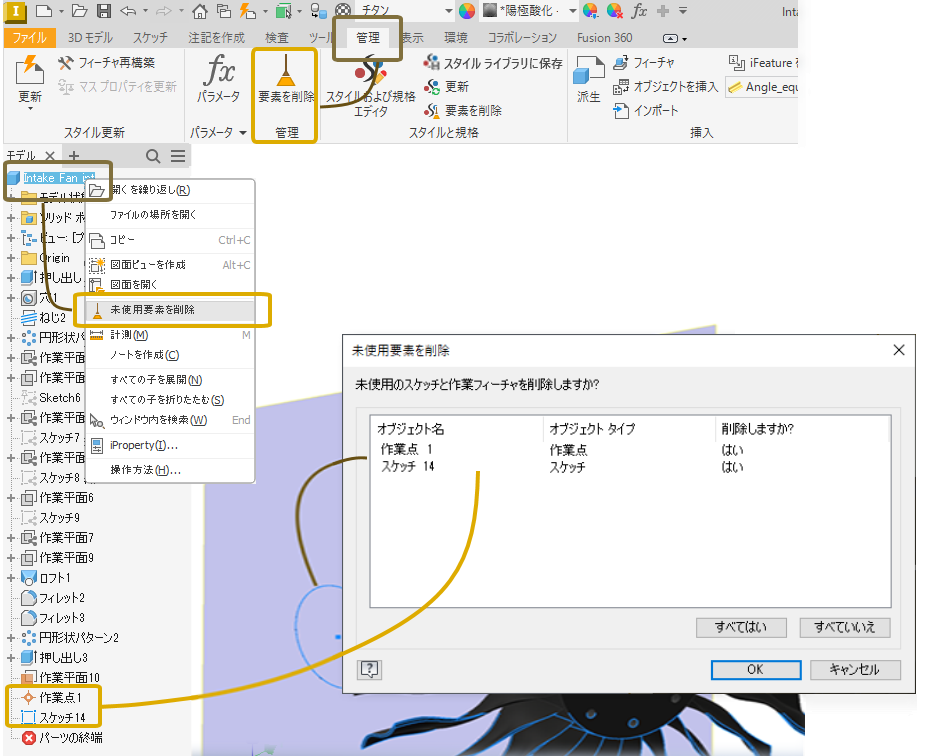

未使用のスケッチと作業フィーチャを削除する

新しい[未使用の項目を削除]コマンドを使用して、未使用の作業フィーチャとスケッチを選択的に削除します。未使用の作業フィーチャとスケッチの一覧が表示され、削除する作業フィーチャとスケッチのみを選択できます。選択はキャンバス内でハイライト表示されます。

Inventor® Ideas の投稿

詳細は、「モデル ブラウザを管理する」を参照してください。

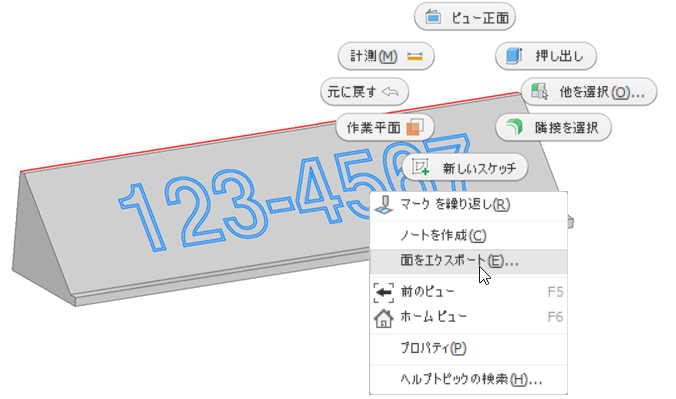

平面を書き出す

[面に名前を付けてエキスポート]コマンドは、個別の面または複数の面を一度に書き出すことができるようになりました。複数の同一平面上にある面を選択すると、コンテキスト メニューの選択項目にエキスポート オプションが表示されます。

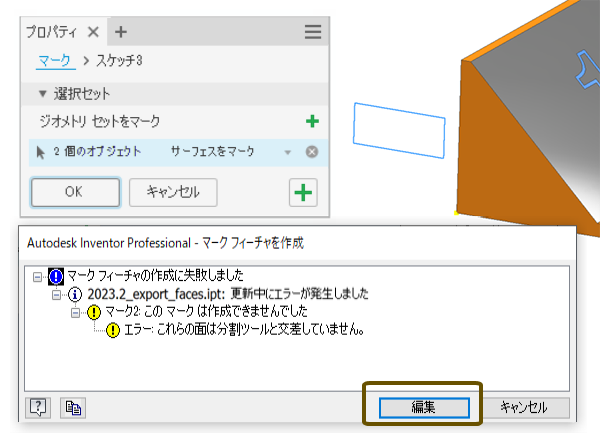

マーク フィーチャ

一部の条件では、エラー メッセージが表示されることがあります。たとえば、編集によってスケッチ ジオメトリがモデル ジオメトリ上に配置されなくなった場合などです。こうした場合、エラー ダイアログからスケッチを編集することで、問題をすばやく解決することができます。

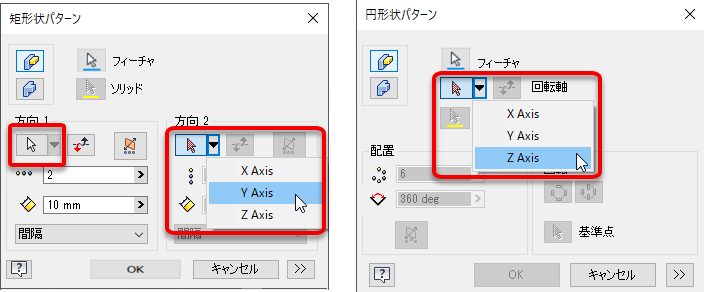

フィーチャ パターン

フィーチャ パターン コマンドである[矩形状]と[円形状]に、基準軸へのアクセスができるセレクタ フライアウトが表示されるようになりました。

Inventor® Ideas の投稿

詳細については、「パーツ フィーチャをパターン化して配置するには」を参照してください。

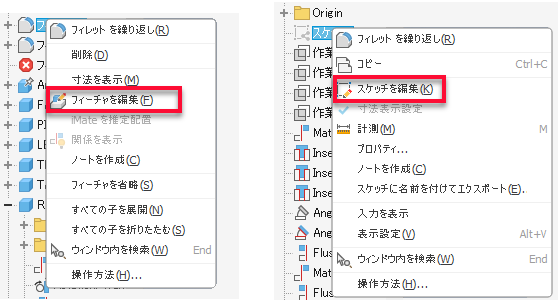

コンテキスト メニューのショートカット キー

コンテキスト メニューのショートカット キーを使用して、スケッチまたはフィーチャを直接編集できるようになりました。フィーチャまたはスケッチを選択し、右クリックしてショートカット キーを使用します。次のショートカット キーを使用できます。

フラット パターン DXF/DWG エキスポートの改善

書き出し後の編集に対するサポートをより良くするため、シート メタルを使用した作業とスケッチ文字のエクスポートが改善されました。
  • フラット パターン DXF/DWG エキスポートでは、DXF/DWG 環境で読み込んだり編集できるテキストオブジェクトとして、スケッチ文字をエクスポートするようになりました。
  • フラット パターン DXF/DWG エキスポートでは、パラメータやプロパティの値がテキスト オブジェクトとしてエクスポートされるようになりました。
  • スケッチ ブロック内の文字は、文字オブジェクトとして書き出されます。

Inventor® フォーラムの投稿

Inventor® フォーラムの投稿

Inventor® フォーラムの投稿

Inventor® フォーラムの投稿

詳細は、「面およびシート メタルのフラット パターンのエキスポートについて」を参照してください
