アセンブリの機能強化

アセンブリ モデリング環境の機能強化を確認してください。

アセンブリ フィーチャ

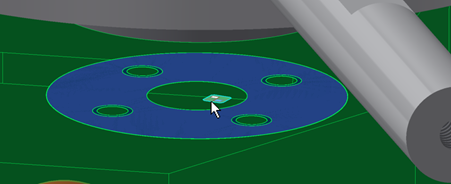

アセンブリ フィーチャまたは溶接準備フィーチャに交差コンポーネントを追加する機能が拡張され、複数の交差コンポーネントを選択できるようになりました。また、ウィンドウ選択にも対応しています。フィーチャを右クリックし、[交差コンポーネントを追加]を選択して、フィーチャに関与するコンポーネントを選択します。

詳細については、「アセンブリ フィーチャの交差コンポーネントを追加および削除する」を参照してください。

Inventor® Ideas の投稿

基準作業フィーチャ

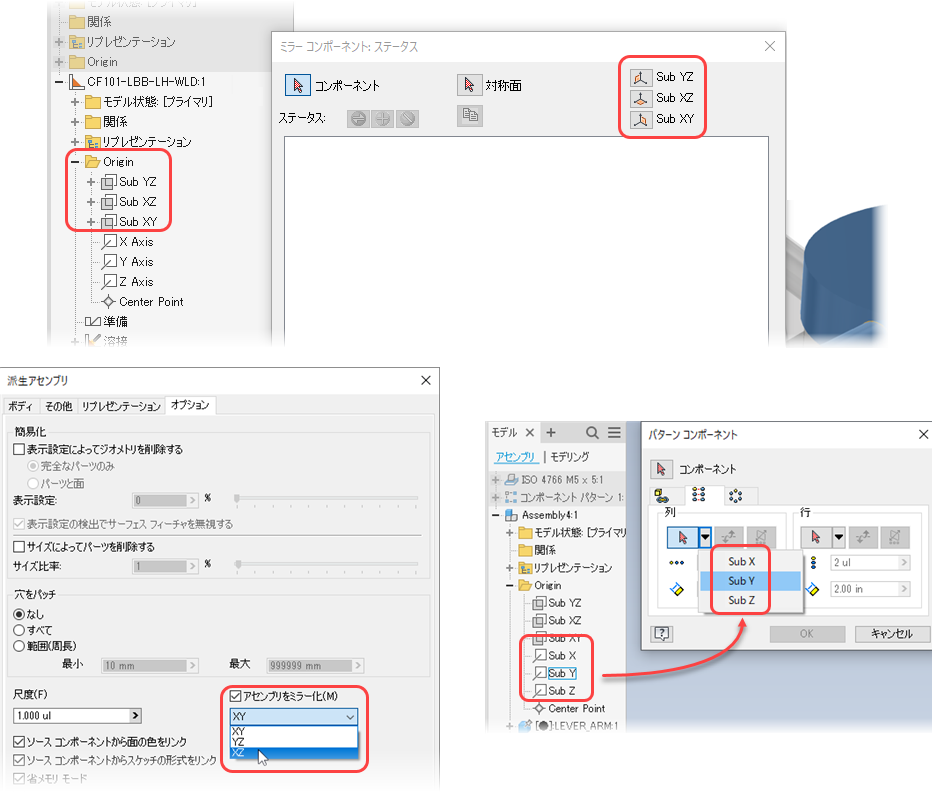

基準作業フィーチャに割り当てられたカスタム名が認識され、ミラー コンポーネント、パターン コンポーネント、派生アセンブリなどのコマンドに使用されるさまざまなダイアログに入力されるようになりました。

拘束

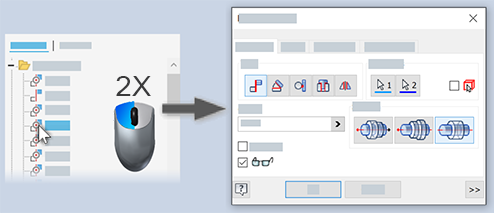

拘束ダイアログへのアクセスが改善されました。次のいずれかの方法で拘束を編集できるようになりました。
  • ブラウザ: 拘束アイコンをダブルクリックして編集ダイアログを表示します。

  • キャンバス記号: 拘束記号をダブルクリックして編集ダイアログを表示します。

詳細については、「アセンブリ拘束を編集する」を参照してください。

Inventor® Ideas の投稿

Inventor® Ideas の投稿

チューブ&パイプの機能強化

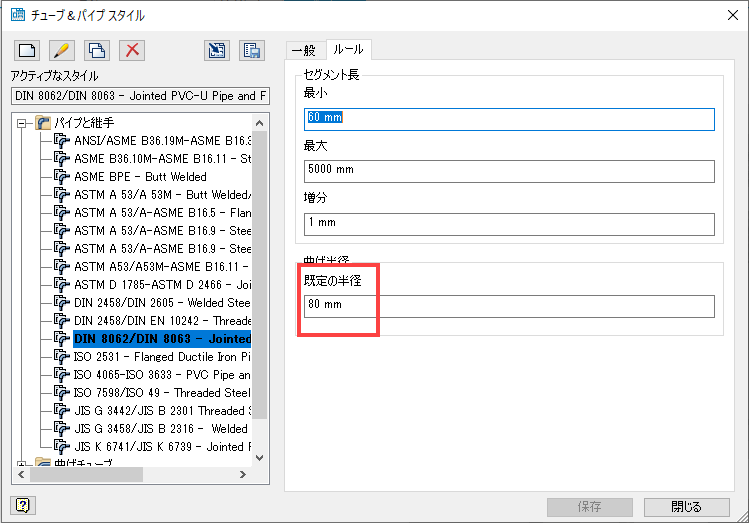

[チューブ&パイプ スタイル]ダイアログで、[既定の半径]編集フィールドが、すべてのチューブ&パイプ スタイルで使用できるようになりました。曲げ半径の既定値は、呼び径の 2 倍に等しくなります。変更された値は、新しいカスタム ベンドに使用されます。カスタム ベンドを含む既存のルートは、新しい曲げ半径値を反映するように更新されます。

詳細については、「新しいチューブ&パイプ スタイルを作成するには」を参照してください。

カスタム エルボまたはカスタム返しベンドをオーサリングする場合に、接続点および接続軸として円形状エッジを選択できるようになりました。
