チューブ＆パイプの機能強化

チューブ&パイプの新しい機能強化について紹介します。

カスタムエルボ

旧バージョンの Inventor では、45 度または 90 度のエルボをリジットパイプ配管に追加することのみが可能でした。このリリース以降、カスタムの角度付きエルボを適用できるようになりました。

カスタムエルボがあるスタイルをアクティブにした場合、[ルート]ダイアログで[カスタムエルボ]オプションを選択し、曲線の矢印マニピュレータを使用するか、値を入力して、現在の位置に対してエルボーの角度を設定します。

45 度または 90 度ドラッグすると、ルートにリジッドエルボが設定されます。リジッドエルボは、[標準]パーツとして配置されます。
45 度または 90 度以外の角度にドラッグすると、ルートにカスタムエルボが設定されます。カスタムエルボは、[カスタム]パーツとして配置されます。

最小および最大角度は、[コンテンツセンター]パーツ内の[カスタム角度(CA)]列で定義されます。

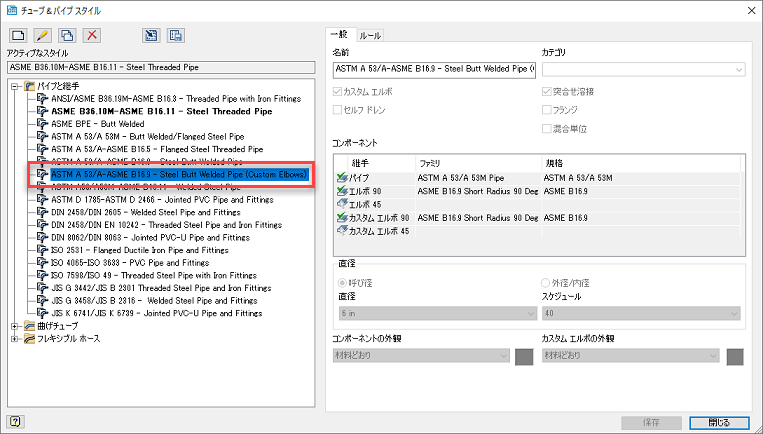

カスタムエルボの使用をサポートする新しいスタイル(カスタムエルボ 45、カスタム角度 90)は、[チューブ&パイプスタイル]ダイアログで使用できます。

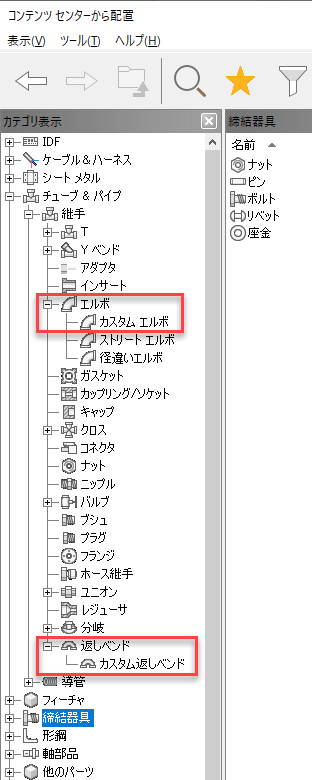

カスタムエルボライブラリの他に、カスタム返しベンドライブラリも追加されました。両方のライブラリのパーツのオーサリングとパブリッシュがサポートされています。
