アセンブリの機能強化

アセンブリ環境に影響のある、Inventor に加えられた機能強化について確認してください。

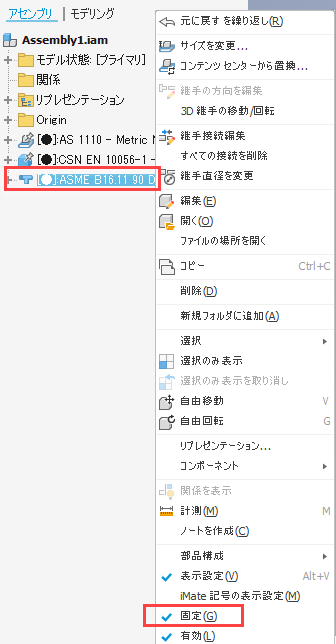

コンテンツセンター: コンポーネントの表示設定

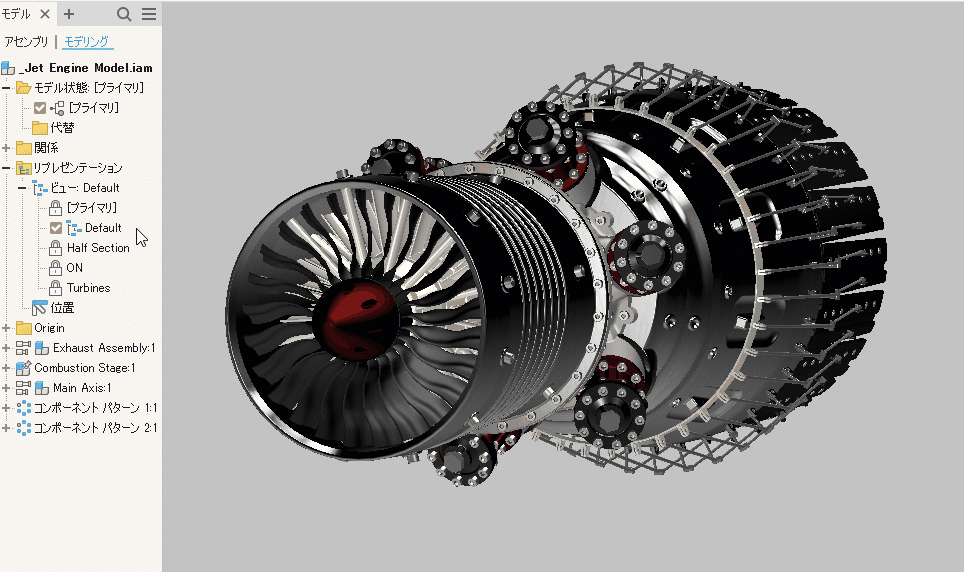

アクティブなビューリプレゼンテーション内において、単一の右クリックメニューによる選択で、すべてのコンテンツセンターコンポーネントの表示/非表示を変更できるようになりました。

進行状況バーを使用すると、表示設定の変更時に通知されます。必要に応じて、プロセスをキャンセルすることができます。

注: ライブラリおよびコンテンツセンターのプロジェクト位置にないコンポーネントは、表示オプションに応答しません。たとえば、Pack and Go はコンテンツセンターコンポーネントを収集し、それらを Pack and Go ライブラリフォルダに収容します。これらのコンテンツセンターコンポーネントは表示オプションに応答することはありません。

詳細については、「ビューリプレゼンテーションを作成、編集、復元するには」を参照してください。

Inventor® Ideas の投稿

コンテンツセンター: 挿入された締結部品の回転をロックする

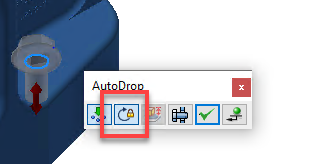

Autodrop を使用してコンテンツセンターから締結部品(ボルト、ナット、座金など)を挿入する際に、新しい[回転をロック]オプションを使用して締結部品の位置をロックできるようになりました。

詳細は、「AutoDrop を使用してパーツを挿入するには」を参照してください。

Inventor® Ideas の投稿

コンポーネントパターン

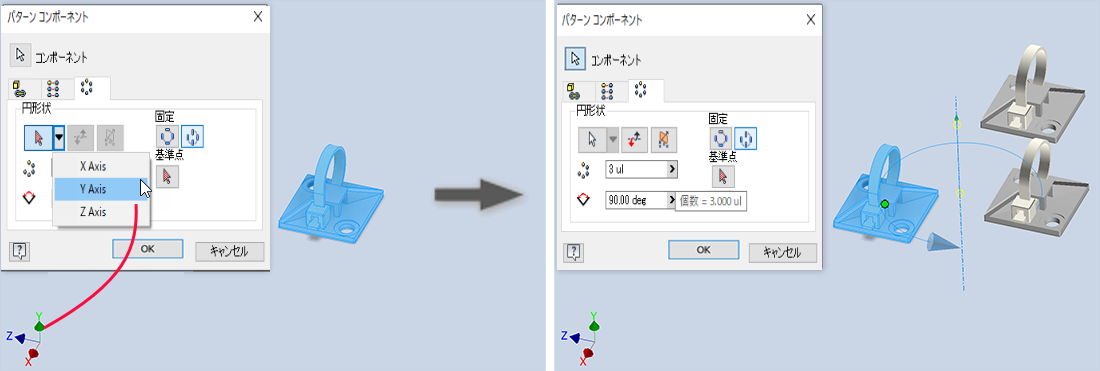

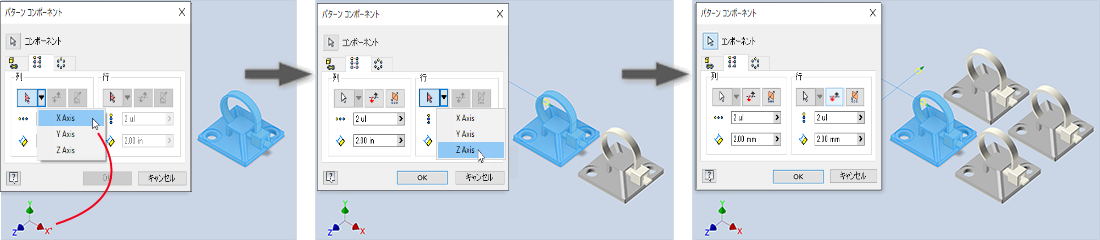

基準軸を使用したパターンの作成を迅速化するため、軸をパターンダイアログで使用できるようになりました。セレクタをクリックして、軸フライアウトにアクセスします。

詳細については、「コンポーネントの矩形状パターンを作成する」と「コンポーネントの円形状パターンを作成する」を参照してください。

パターンに対する[パーツ優先を選択]

選択フィルタが「パーツ優先を選択」に設定されているときに、「すべてのオカレンスを選択」フィルタを選択することで、パターン内のコンポーネントのすべてのインスタンスを簡単に選択できるようになりました。、以前は、「コンポーネント優先」フィルタによって、対応するコンポーネントのブラウザノードが選択されていました。

Inventor® Ideas の投稿

[未使用の項目を削除]

新しい[未使用の項目を削除]コマンドを使用して、未使用のスケッチを選択的に削除します。

Inventor® Ideas の投稿

詳細は、「モデルブラウザを管理する」を参照してください。

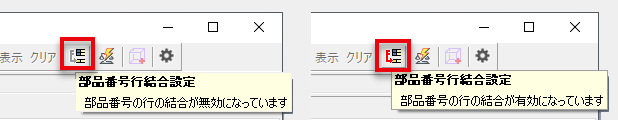

部品表エディタ: 部品番号行結合設定アイコン

部品番号行結合設定アイコンは、有効または無効かによって異なるので、[部品表]ダイアログでステータスを直接視覚的に確認できるようになりました。

Inventor® Ideas の投稿

コンポーネントをコピーおよびミラー化するときの「増分」

コピーおよびミラー化されたコンポーネントの増分番号は、[アプリケーションオプション]ダイアログの[ミラー/コピー]タブに新しく追加された[増分]ボックスを使用して、既定で指定できるようになりました。この設定は、[コンポーネントをコピー]および[コンポーネントをミラー]ダイアログで選択されたまま維持されます。
