面およびエッジに拘束を直接追加するルールを作成する

最初に、面またはエッジに名前を割り当て、その名前の面またはエッジに拘束を直接追加するルールを作成します。

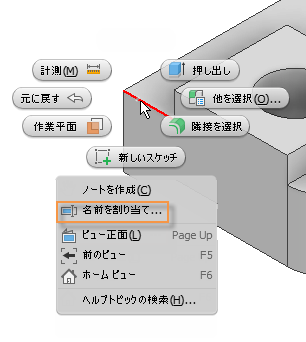

1. パーツ ファイルで、他のパーツに拘束されている、または拘束されるジオメトリを右クリックし、[名前を割り当て]を選択します。

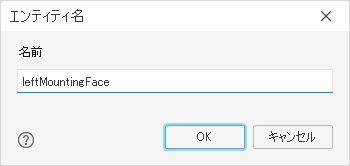

2. ルール エディタでジオメトリを簡単に識別できるように、拘束されたジオメトリには、わかりやすい名前を入力します。

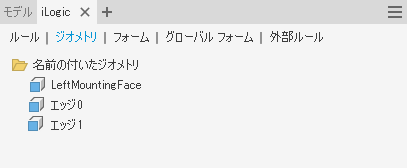

iLogic ブラウザの[ジオメトリ]タブと、グラフィックス ウィンドウのジオメトリ(パーツ ファイルのみ)に、割り当てられた名前が表示されます。



ヒント: コンテキスト メニューの[ラベルを表示/非表示]オプションを使用して、グラフィックス ウィンドウでの割り当てられた名前の表示をコントロールします。

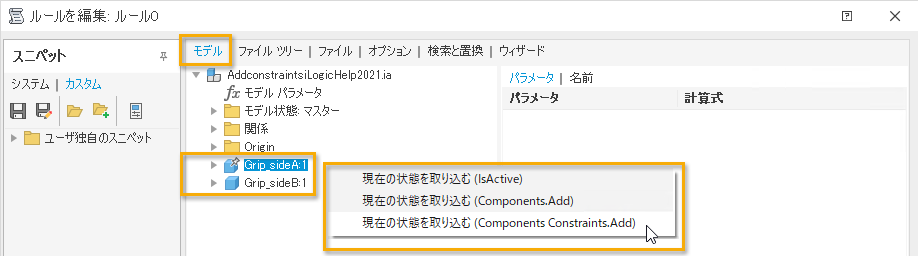

3. アセンブリ ファイルで、[ルールを編集]ダイアログ ボックスの[モデル]タブから、パーツ名を複数選択して右クリックし、コンテキスト メニューから[現在の状態を取り込む(Components Constraints.Add)]を選択します。

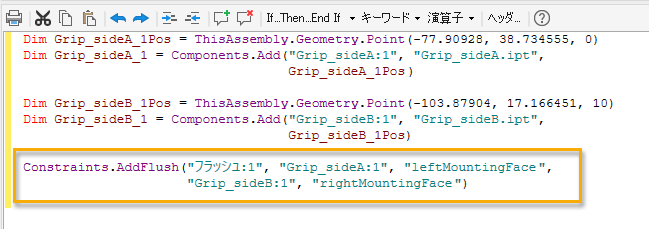

   ルール エディタに新しいルールが入力されます。ルールを実行するたびに拘束が再作成されます。

   注: パーツ ファイルでジオメトリに名前が割り当てられていない場合、ルール エディタはジオメトリの汎用名を作成します。



注: 割り当てられた名前とルール エディタは関連付けされません。パーツ ファイルで割り当てられた名前を変更する場合は、ルールを再作成するか、ルール エディタで割り当てられた名前を手動で変更する必要があります。
